Описание поверочной установки

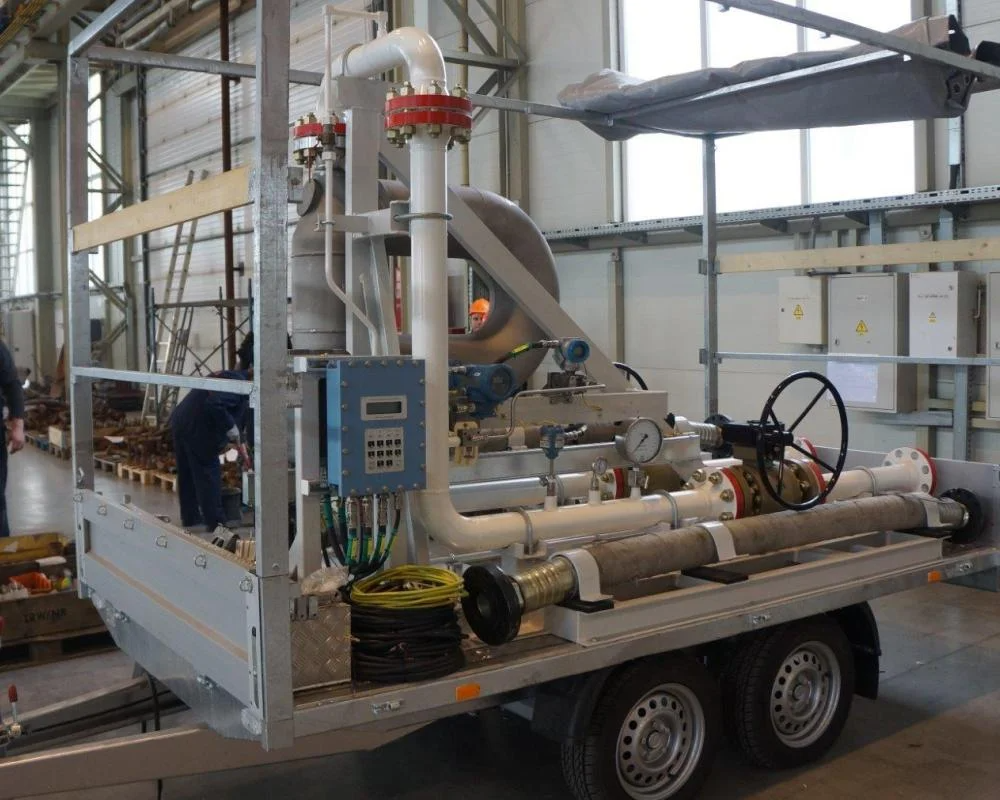

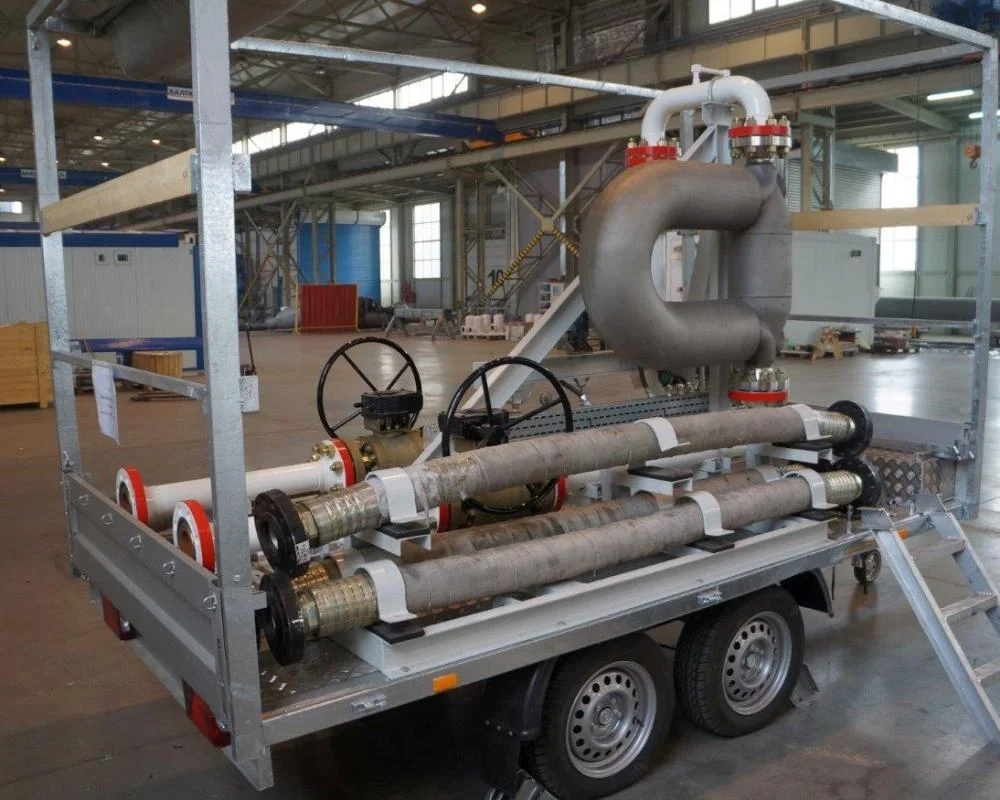

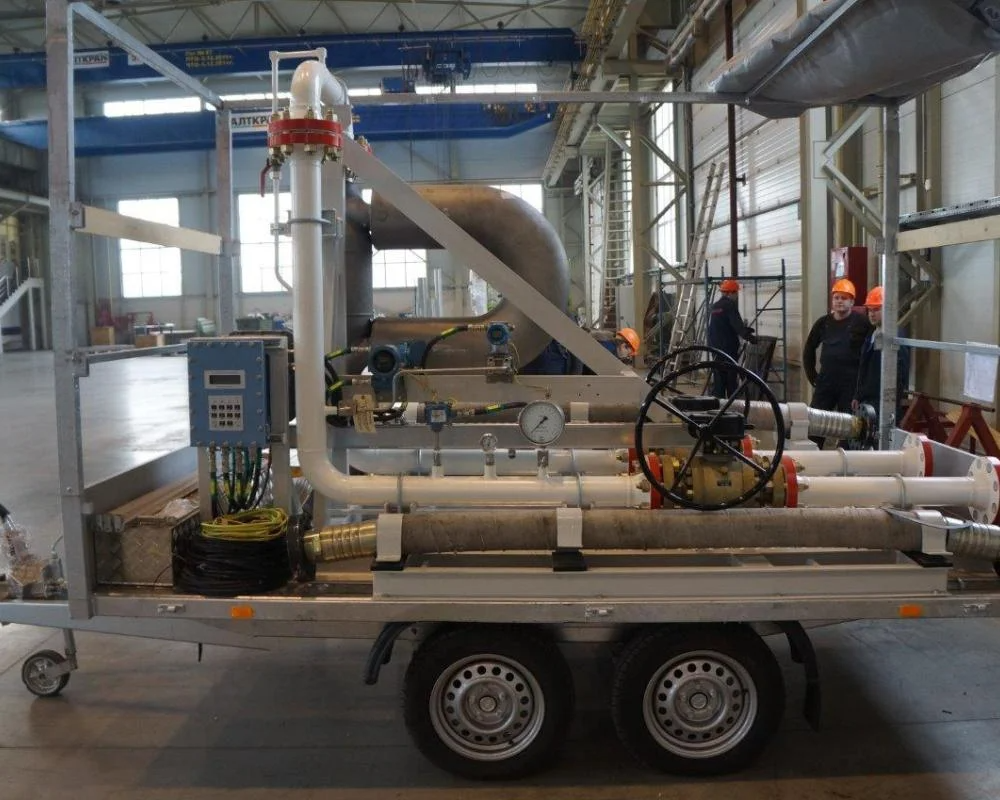

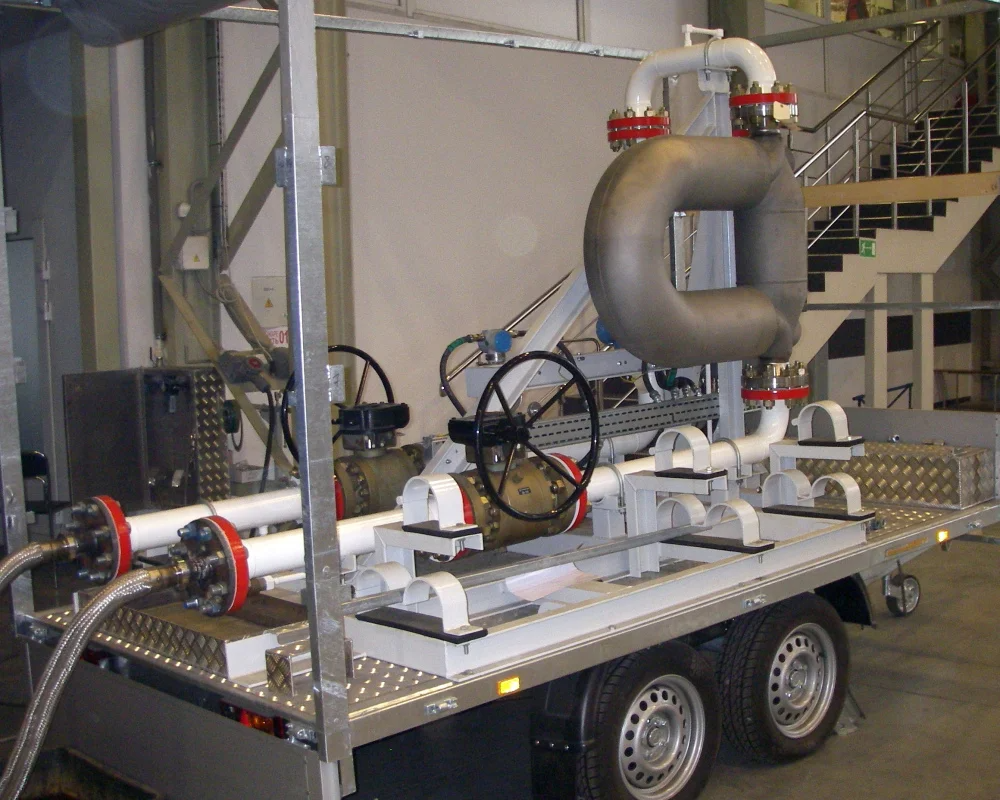

В качестве расходомерной поверочной установки используется мобильный кориолисовый прувер, представляющий собой измерительный узел заводского изготовления, собранный на едином конструктиве (SKID), установленный на трейлере, автомобиле или переносной монтажной раме, и оснащенный комплектом рукавов для подключения к процессу.

Массовый расходомер Micro Motion (или иной по требованию заказчика)и вычислитель расхода ВРФ, входящие в состав измерительной системы Поток, обеспечивают измерение и хранение измеренных параметров, а также регулирование расхода и дозирование в процессе поверки.

Управление процессом градуировки (поверки) резервуара или процессом поверки расходомера узла учета, поста налива и обработка результатов осуществляется при помощи контроллера расхода ВРФ. Загруженное в контроллер программное обеспечение производит расчет калибровочных таблиц резервуара или метрологических характеристик расходомера в соответствии с действующей в  нормативной базой.

Реализуемый на установке объемный динамический метод поверки резервуаров позволяет одновременно произвести калибровку рабочих уровнемеров по месту установки.

При поверке массовых расходомеров узлов учета реализуется прямой метод динамических измерений в соответствии с ГОСТ Р 8.595.

Для всех вариантов поверки расходомеров, поверочная установка подключается последовательно с поверяемым расходомером поста отпуска, поверка осуществляется в процессе штатного отпуска: в секцию бензовоза, или бак автомобиля, или возвращается обратно в трубопровод ниже по потоку.

В процессе поверки осуществляется:

• регулирование расхода с целью обеспечения стабильности потока и плотности жидкости
• отсекание заданной дозы
• контроль показаний датчиков давления и температуры
• измерение и контроль плотности поверочной жидкости

Вычислитель расхода установки ВРФ осуществляет фискальное хранение данных о проведенных операциях поверки, с возможностью передачи информации в систему верхнего уровня.

Вычислитель расхода ВРФ и массовый расходомер связаны по цифровому каналу связи RS-485 и протоколу Modbus. Таким образом, вычислитель постоянно ведёт контроль работоспособности и диагностику работы массового расходомера в процессе каждой операции поверки, и имеет возможность проверять достоверность результатов измерений.

Индикация результатов измерений осуществляется на встроенном ЖКИ дисплее. Дополнительно может быть установлен местный трехстрочный дисплей большего размера.

Возможны различные варианты исполнения установки:

• массовый прувер для поверки массовых расходомеров узлов коммерческого учета нефти и нефтепродуктов
• установка для поверки массовых счетчиков класса 0,15%, постов слива/налива нефтепродуктов и СУГ на рабочей жидкости без снятия с поста
• установка для поверки объемных счетчиков класса 0,15% и ниже, постов слива/налива нефтепродуктов и СУГ на рабочей жидкости без снятия с поста
• универсальная установка поверки резервуаров объемным методом по ГОСТ 8.346-2000 и ГОСТ 8.570-2000 и для поверки массовых счетчиков класса 0,15%, постов слива/налива нефтепродуктов на рабочей жидкости без снятия с поста
• установка поверки счетчиков жидкой фазы газовозов;
• установка для поверки  по массе расходомеров топливораздаточных колонок класса 0,15% и выше на рабочей жидкости без снятия с поста
• установка для поверки расходомеров колонок СУГ, на рабочей жидкости без снятия с поста.

Состав оборудования и технических средств поверочной установки подбирается в соответствии с техническим заданием.

При любом варианте реализации мобильной поверочной установки базовым является оборудование измерительной системы Поток.

Установка для поверки массовых расходомеров узлов коммерческого учета нефти и нефтепродуктов состоит из:

• массовый расходомер(ы) Micro Motion ELITE серии CMF (РБ 03.07.1000.05) (типоразмер и количество расходомеров определяется заданным диапазоном воспроизводимых расходов установки);
• вычислитель расхода ВРФ (РБ 03 07 3717.08), производство РБ;
• датчики давления, датчики температуры;
• местный пост управления;
• блок силовой и управления;
• программное обеспечение;
• АРМ поверителя;
• несущая конструкция и трубная обвязка;
• комплект рукавов в соответствии с назначением установки;
• автомобильный прицеп.

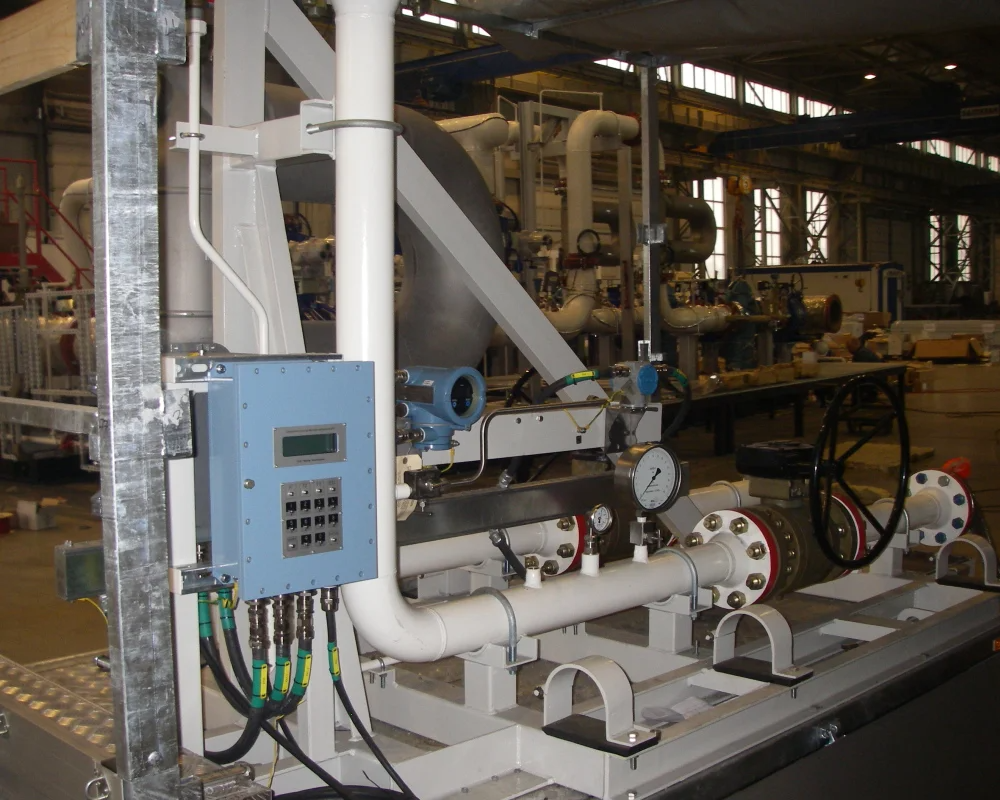

• Измерительное и электротехническое оборудование монтируется на рамной конструкции заводского изготовления, которая, в свою очередь, может быть размещена на транспортном средстве.
