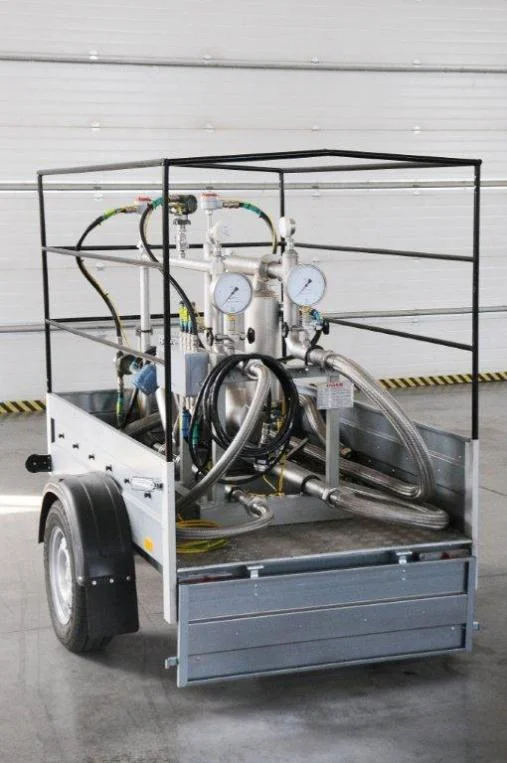

В качестве расходомерной поверочной установки используется мобильный кориолисовый прувер, представляющий собой измерительный узел заводского изготовления, собранный на едином конструктиве (SKID), установленный на трейлере, автомобиле или переносной монтажной раме, и оснащенный комплектом рукавов для подключения к процессу.

Массовый расходомер Micro Motion и вычислитель расхода ВРФ, входящие в состав измерительной системы Поток, обеспечивают измерение и хранение измеренных параметров, а также регулирование расхода и дозирование в процессе поверки.

Управление процессом градуировки (поверки) резервуара или процессом поверки расходомера узла учета, поста налива или топливораздаточной колонки и обработка результатов осуществляется при помощи контроллера расхода ВРФ. Загруженное в контроллер программное обеспечение производит расчет калибровочных таблиц резервуара или метрологических характеристик расходомера в соответствии с действующей в РБ нормативной базой.

Реализуемый на установке объемный динамический метод поверки резервуаров позволяет одновременно произвести калибровку рабочих уровнемеров по месту установки.

При поверке массовых расходомеров узлов учета реализуется прямой метод динамических измерений в соответствии с ГОСТ Р 8.595.

Для всех вариантов поверки расходомеров, поверочная установка подключается последовательно с поверяемым расходомером поста отпуска, поверка осуществляется в процессе штатного отпуска: в секцию бензовоза, или бак автомобиля.

В процессе поверки осуществляется:

• регулирование расхода с целью обеспечения стабильности потока и плотности жидкости;
• отсекание заданной дозы;
• контроль показаний датчиков давления и температуры;
• измерение и контроль плотности поверочной жидкости.

Вычислитель расхода установки ВРФ осуществляет фискальное хранение данных о проведенных операциях поверки, с возможностью передачи информации в систему верхнего уровня.

Вычислитель расхода ВРФ и массовый расходомер Micro Motion связаны по цифровому каналу связи RS-485 и протоколу Modbus. Таким образом, вычислитель постоянно ведёт контроль работоспособности и диагностику работы массового расходомера в процессе каждой операции поверки, и имеет возможность проверять достоверность результатов измерений.

Индикация результатов измерений осуществляется на встроенном ЖКИ дисплее. Дополнительно может быть установлен местный трехстрочный дисплей большего размера.

При использовании расходомерной поверочной установки для поверки узлов учета СУГ на газовозе, АГЗС или ГНС, в комплект поставки дополнительно включается:

• два рукава для подключения жидкой фазы;
• два рукава для подключения паровой фазы.

При применении расходомерной поверочной установки для поверки газораздаточных, топливораздаточных колонок СУГ и колонок СПГ дополнительно включается:

• шланг для подключения к колонке;
• шланг для подключения к баку автомобиля.
