Установка поверки газовых счтечиков
Установка поверки газовых счтечиков
«УСТАНОВКА» предназначен для первичной и периодической поверок бытовых счетчиков газа, а так же их калибровки. «УСТАНОВКА» не предназначен для эксплуатации во взрывоопасных зонах. Рабочая среда: воздух, засасываемый в проточную магистраль установки из помещения, в котором она эксплуатируется. Поток воздуха создается внешней вакуумной установкой (вакуум не менее 0,05МПа) подключенной к клапанно-сопловому блоку «УСТАНОВКИ», с блоком контроля вакуума.
«УСТАНОВКА» отвечает следующим требованиям:
- ГОСТ 8.324 «Газовые счетчики. Методы и средства поверки»;
- РД 50-211-80 «Методические указания. Расходомеры и счетчики объемного расхода и количества газа. Методы и средства поверки»;
- EN 12405-1-2012 «Счетчики газа. Электронные преобразователи объема газа. Часть 1. Приведение объема газа к стандартным условиям»;
- EN 14236-2014 «Счетчики газа ультразвуковые бытового назначения»;
- OIML R 137-1/2-2017 «Счетчики газа. Часть 1. Метрологические и технические требования. Часть 2. Метрологический контроль и методы испытаний»;
УСТАНОВКА обеспечивает:
- тестирование магистрали после подсоединения к ней счетчиков на герметичность, с определением конкретного места возможной утечки и выводом информации о результате;
- определение потерь давления на каждом из поверяемых счетчиков;
- управление эталонными соплами, путем подсоединения к магистрали любого из 8-ми сопел, задающих образцовый расход воздуха;
- калибровку и поверку счетчиков в любом количестве от одного до десяти в автоматическом, полуавтоматическом или ручном режиме;
- определение основной относительной погрешности каждого счетчика для различных диапазонов расхода в соответствии с методикой поверки;
- определение порога чувствительности счетчика;
- вывод результатов поверки счетчиков на печать в виде протокола поверки;
- отображение значений потери давления на каждом из поверяемых счетчиков, температуры и результатов испытаний в конце испытаний;
- ввод заводского номера счетчика с клавиатуры или иным другим способом;
- в ручном режиме обеспечивает выбор любого образцового сопла, задание времени образцового расхода.
Конструктивно «УСТАНОВКА» содержит компьютеризированный комплекс программных и аппаратных средств, позволяющих выполнить:
- задание режимов работы «УСТАНОВКИ»;
- управление клапанно-сопловым блоком «УСТАНОВКИ»;
- выполнение функции таймера для задания временного интервала, в течение которого выполняется процесс измерения объема рабочей среды в «УСТАНОВКЕ»;
- сбор и обработку данных от 1-го до 10-ти счетчиков»;
- сбор и обработку данных от средств измерений «УСТАНОВКИ»;
- проведение вычислительных операций в соответствии с методикой поверки счетчиков;
- проведение вычислительных операций в соответствии с методикой определения поправочных коэффициентов и ввода их в счетчики;
- синхронизацию работы счетчиков с работой установки методом «старт/стоп»;
- индикацию результатов поверки по каждому счетчику;
- оформление протокола поверки.
«УСТАНОВКА» обеспечивает проверку порога чувствительности каждого поверяемого счетчика на значение расхода QСТАРТ = 0,002 QНОМ без определения основной относительной погрешности. Режим проверки порога QСТАРТ включается или отключатся по требованию.
Калибровка и поверка счетчиков производится на 7-ми значения расхода (QМИН ; 3QМИН ; 10QМИН ; 0,1QМАКС ; 0,2QМАКС ; 0,4QМАКС ; QМАКС ).
Принцип работы Установки основан на сопоставлении результатов одновременных измерений расхода (объема) рабочей среды поверяемым счетчиком и эталонным средством измерений, включенным последовательно в измерительной магистрали.
Установка относится к типу поверочных установок с эталонным критическим соплом, работающим на разрежение.
Установка позволяет полностью автоматизировать процесс поверки счетчиков газа. Все элементы Установки управляются с помощью ПО «УПКУСГ–10.АРМ..001». Установка обеспечивает групповую поверку ультразвуковых счетчиков УСБ-001-1,6 иУСБ-001-2,3 в соответствии с ТЗ.

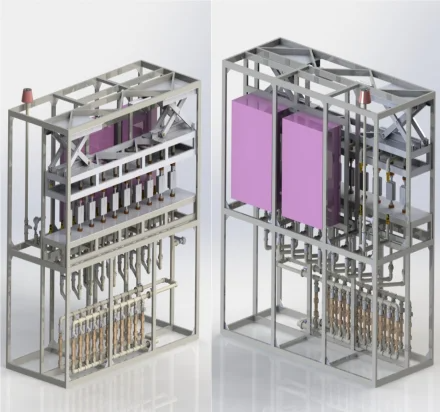

Установка состоит из следующих узлов и блоков:
- измерительной магистрали;
- блока вакуумных шаровых кранов, подключающего поверяемые счетчики к измерительной магистрали;
- эталонных критических сопел (15 шт.) с электроприводными шаровыми кранами, подключающими сопла к измерительной магистрали;;
- датчиков, выдающих информацию о падении давления в поверяемых счётчиках, разрежения в ресивере и атмосферном давлении;
- датчика температуры, установленного перед входом в сопла;
- измерителя влажности и температуры, измеряющего температуру и влажность воздуха, входящего в измерительную магистраль;
- блоков управления питания;
- автоматизированного рабочего места поверителя (АРМ), состоящего из персонального компьютера с установленной ОС Windows и специализированным ПО «АРМ..001», принтера.
Рабочая среда
воздух
Температура рабочей среды
номинальное значение — +20 °C
допустимое отклонение — ±3 °C
Изменение температуры рабочей среды за время одного измерения
не более ±0,5 °C.
Давление рабочей среды
атмосферное
диапазон: от 84,0 до 106,7 кПа
Относительная влажность
от 30 до 80 %
Диапазон поверочных расходов
от 0,016 до 10 м³/ч
Предел допускаемой относительной погрешности воспроизводимых расходов и объёмов газа
±0,33 %
Напряжение питания
220 ±22 В
Частота тока
50 ±1 Гц
Средняя потребляемая мощность
не более 1500 Вт
Средняя производительность
20 счётчиков в час
Габаритные размеры
длина — не более 2,30 м
ширина — не более 1,00 м
высота — не более 2,25 м
Масса
не более 500 кг
