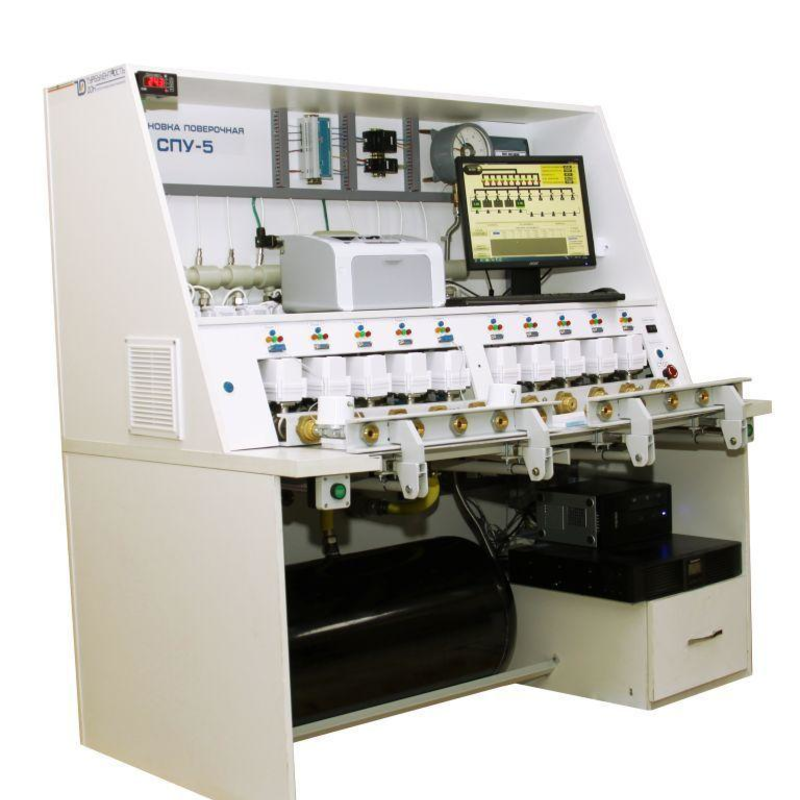

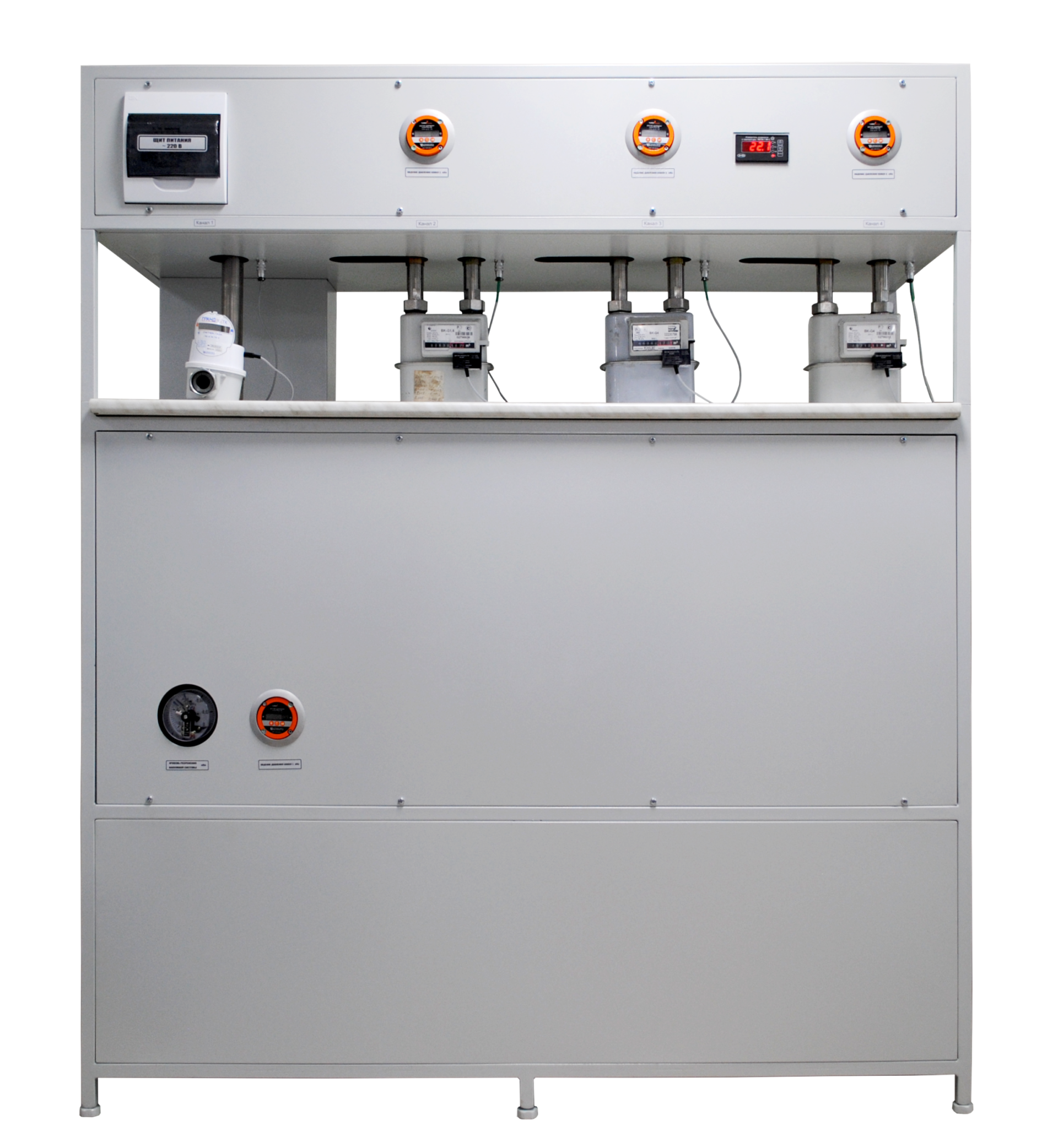

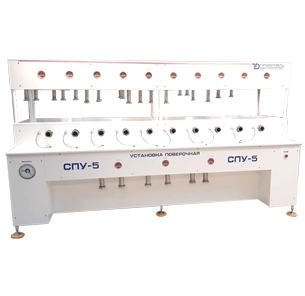

Установка поверочная стационарная СПУ-5

Установка поверочная СПУ-5 предназначена для воспроизведения единицы объемного расхода при поверке бытовых и коммунальных счетчиков газа. Проведение поверки счетчиков газа основано на сравнении результатов одновременных измерений объема воздуха поверяемым счетчиком газа и установкой. В качестве эталона в установке используются сопла, работающие в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла.

под заказ

Установки состоят из:

блока измерений объема и расхода воздуха
блока обработки данных
блока задачи расхода воздуха

Область применения
Стационарные поверочные установки серии СПУ-5 предназначены для поверки счетчиков газа типоразмеров от G1.6-G40 включительно.

Установка позволяет поверять любые типы счетчиков:

мембранные
струйные
ротационные

Отличительные особенности

Групповая поверка приборов учета
Одновременное подключение нескольких типов счетчиков (мембранные, струйные, ротационные)
Поверка любых типов коммунально-бытовых приборов учета от G 1,6 до G 40 включительно
Контроль перепада давления на каждом счетчике
Широкий динамический диапазон воспроизводимых поверочных расходов (1:1000)
Полностью автоматизированная процедура поверки

Максимальное значение воспроизводимого и измеряемого объемного расхода (объема) воздуха (верхний предел измерений), м3/ч

70; 65; 40; 25; 16; 10; 6

Минимальное значение воспроизводимого и измеряемого объемного расхода (объема) воздуха (верхний предел измерений), м3/ч

1,0; 0,8; 0,6; 0,5; 0,4; 0,35; 0,25;
0,16; 0,1; 0,05; 0,04; 0,025; 0,016;
0,01; 0,006; 0,003

Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха при доверительной вероятности 0,95%, %:
— Модификация 1: при использовании микросопел с расширенной неопределенностью калибровки ±0,25%- Модификация 2: при использовании микросопел с расширенной неопределенностью калибровки ±0,3%

±0,3

±0,35

Диапазон измерений канала абсолютного давления, кПа

от 80 до 110

Пределы допускаемой абсолютной погрешности канала абсолютного давления, кПа

±0,240

Диапазон измерений канала вакууметрического давления, кПа

от 0 до 100

Пределы допускаемой абсолютной погрешности канала вакууметрического давления, кПа

±0,5

Диапазон измерений канала перепада давления, кПа

от 0 до 10
