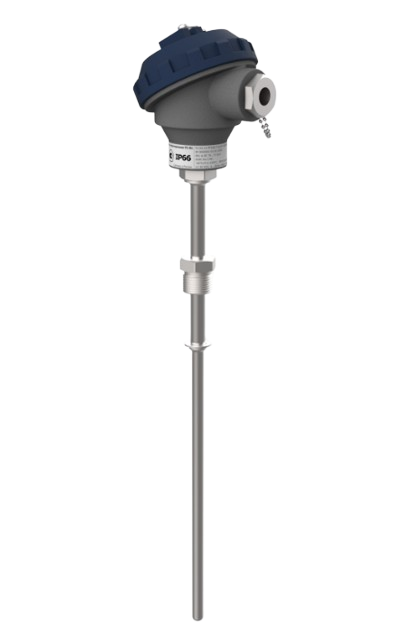

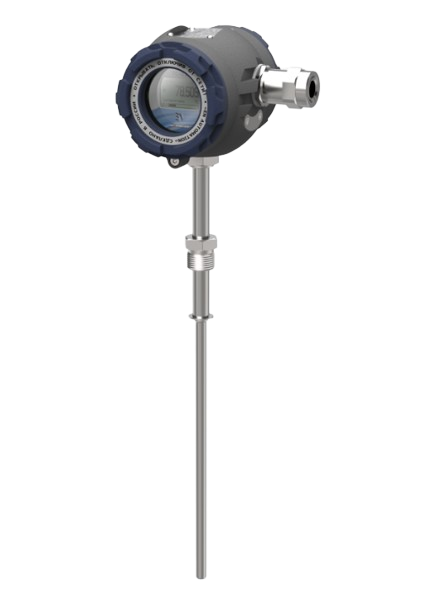

Датчик температуры ТС-01
Датчик температуры ТС-01
Датчики температуры ТС-01 предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, химически неагрессивных к материалу защитной арматуры или гильзы, и преобразования измеренных значений в унифицированный аналоговый выходной сигнал силы постоянного тока и цифровой выходной сигнал по протоколу HART и/или Modbus RS-485. Датчики имеют взрывозащищенное исполнение с видом взрывозащиты «i» – искробезопасная электрическая цепь или «d» – взрывонепроницаемая оболочка, в зависимости от исполнения.
Основные особенности:
- Самодиагностика датчика
- Возможность калибровки (подтяжка токовой петли) по HART-протоколу
- Возможность перенастройки диапазонов измерений температуры с помощью HART-модема
- Взрывозащищенное исполнение
- Степень защиты от пыли и влаги IP66/IP67
Применение:
- Датчики температуры ориентированы на применение в технологическом процессе промышленных предприятий широкого спектра отраслей, во взрывоопасных зонах помещений и наружных установок согласно Ех-маркировке
- Возможно использование в нейтральных, а также агрессивных средах, по отношению к которым материал защитной арматуры или гильзы является коррозионностойким
Измеряемая среда
газ, жидкость, пар
Тип чувствительного элемента
100П, РТ100
Диапазон измерений температуры °C
от -55 до +450
Пределы допускаемой основной погрешности
- приведенная, %
- абсолютная, °C
±0,15; ±0,25; ±0,5
±0,4
Материал чувствительно элемента
Платина
Материал погружной части
12Х18Н10Т; AISI 316
Диаметр погружной части, мм
от 6 до 10
Длина монтажной части, мм
от 60 до 2000
Схема подключения
Двухпроводная
Выходной сигнал
4...20 мА, HART,Modbus RS-485
Степень защиты (код IP)
IP66/IP67
Маркировка взрывозащиты
0 Ex ia IIC T6...T1 Ga X
1 Ex db IIC T6...T1 Gb X
Напряжение питания, В
12...42 постоянного тока (12...28 В для искробезопасных цепей)
Температура окружающей среды, ℃
-50...+85
Атмосферное давление, кПа
84,0-106,7
Относительная влажность, %
30-95 (без конденсации влаги)
