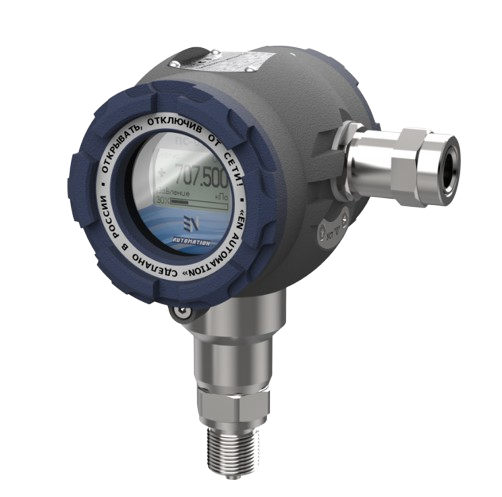

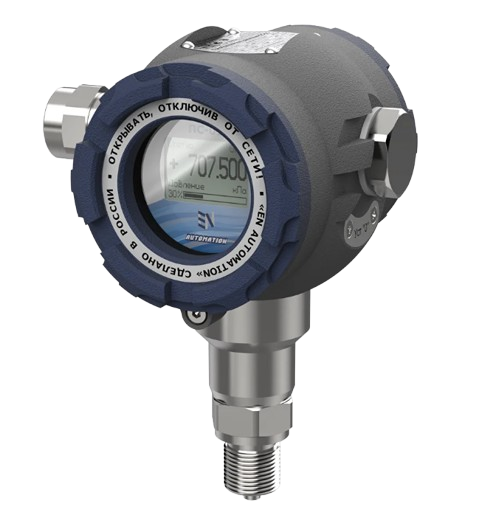

Датчики давления ПС-01

Датчики давления ПС-01 предназначены для непрерывных измерений абсолютного, избыточного давления и разности давлений жидкости, газа или пара и преобразований в унифицированный электрический выходной сигнал силы постоянного тока и цифровой сигнал для передачи по протоколу HART. Датчики имеют взрывозащищенное исполнение с видом взрывозащиты «i» – искробезопасная электрическая цепь и/или «d» – взрывонепроницаемая оболочка, в зависимости от исполнения

под заказ

Основные особенности:

Точные измерения с погрешностью от ±0,075%
Микропроцессорные преобразователи давления
Различные варианты присоединения к процессу
Самодиагностика датчика
Наличие ЖК-индикатора
Взрывозащищенное исполнение
Степень защиты от пыли и влаги - IP66/IP67

Применение:

Датчики давления предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, во взрывоопасных зонах помещений и наружных установок согласно Ех-маркировке.
Датчики могут быть установлены в трубах, сосудах, аппаратах, паровых и водогрейных котлах и т.д.

Измеряемая среда

газ, газовые смеси; жидкости, в т.ч. нефтепродукты; пар

Напряжение питания, В

12...42 постоянного тока (12...28 В для искробезопасных цепей)

Выходной сигнал

4...20 мА, HART

Диапазон температур измеряемой среды, °C

-60…+85

Диапазон температур окружающей среды, ℃

-60...+85

Степень защиты (код IP)

IP66/IP67

Маркировка взрывозащиты

0Ex ia IIC T6...T4 Ga X

1Ex db IIC T6...T4 Gb X

Основная приведенная погрешность, %

±0,075; ±0,1; ±0,2; ±0,5, ±1,0

Схема подключения

Двухпроводная

Верхние пределы измерений:
- для датчиков абсолютного давления ПС-01-А
- для датчиков абсолютного давления ПС-01-И
- для датчиков дифференциального давления ПС-01-Д

40; 160; 250 кПа; 1; 1,6;2,5; 4; 6; 10; 16; 25; 40 МПа
40; 160; 250 кПа; 1; 1,6;2,5; 4; 6; 10; 16; 25; 40; 60;70 МПа
0,63; 6,3; 63; 250 кПа;1,6; 2,5 МПа

Межповерочный интервал

5 лет
