Назначение

• Построение промышленных систем управления и сбора данных
• Управление технологическими процессами
• Мониторинг и оповещения об аварии
•

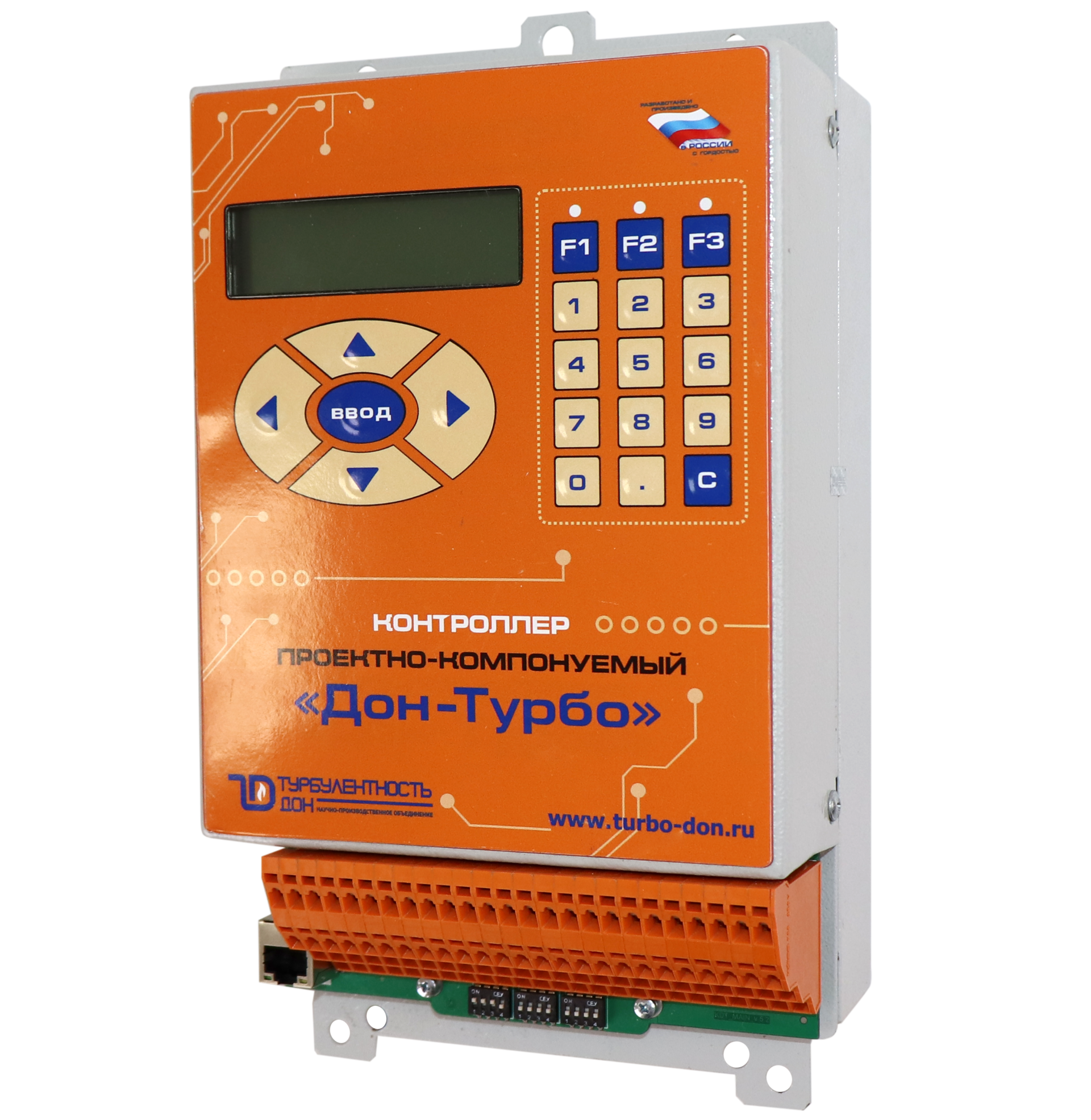

Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру. Контроллеры являются проектно-компонуемыми изделиями, которые проектируются для конкретных объектов.

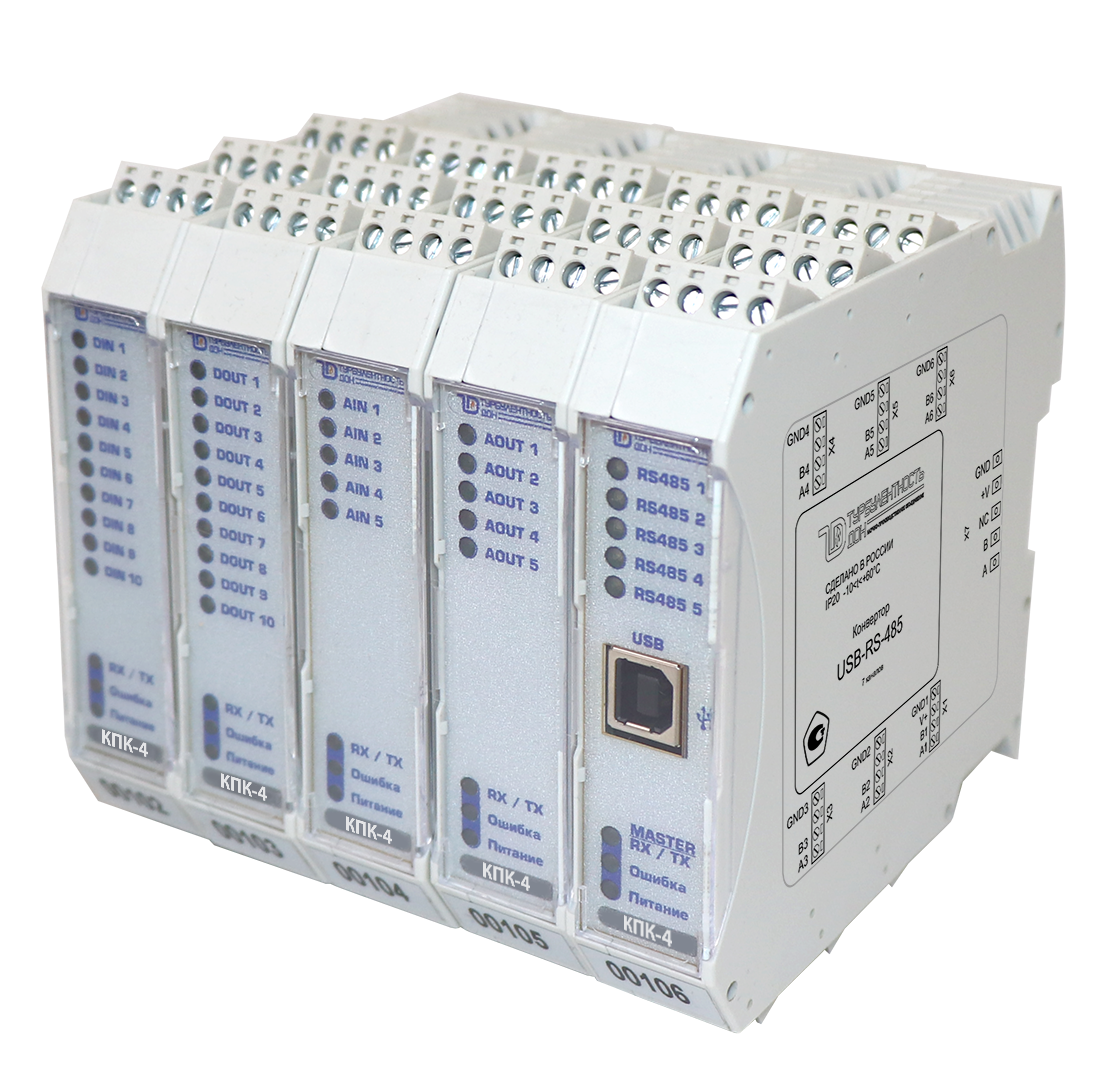

Ведущим модулем контроллера является модуль центральный, обеспечивающий управление и обмен данными между модулями расширения. Модули расширения могут обмениваться данными по внутренней или внешней шине. При установке всех модулей на монтажный рельс (DIN-рейку) обмен ведется по внутренней шине, а модули расширения физически присоединены к центральному модулю. При необходимости установить какой-либо модуль расширения удалено от других модулей он подключается по внешней шине данных.

Отличительные особенности
Модульная логика построения контроллера позволяется обеспечить ряд преимуществ перед устройствами моноблочного исполнения:

• Простота и легкость расширения функционала
• Удобство обработки сигналов с устройств, расположенных в различных помещениях
• Высокая ремонтопригодность
• Отсутствие избыточного невостребованного функционала

Варианты исполнения
Модуль центральный:

• Организация двухстороннего обмена данными между модулями
• Организация двухстороннего обмена данными с программным обеспечением верхнего уровня
• Вывод информации на HDMI-монитор
• Выполнение установленной программы управления объектом

Модуль дискретного ввода:

• Ввод дискретных сигналов напряжения постоянного тока, счета импульсов, измерения частоты и временных интервалов импульсов и передачи параметров в сеть RS-485

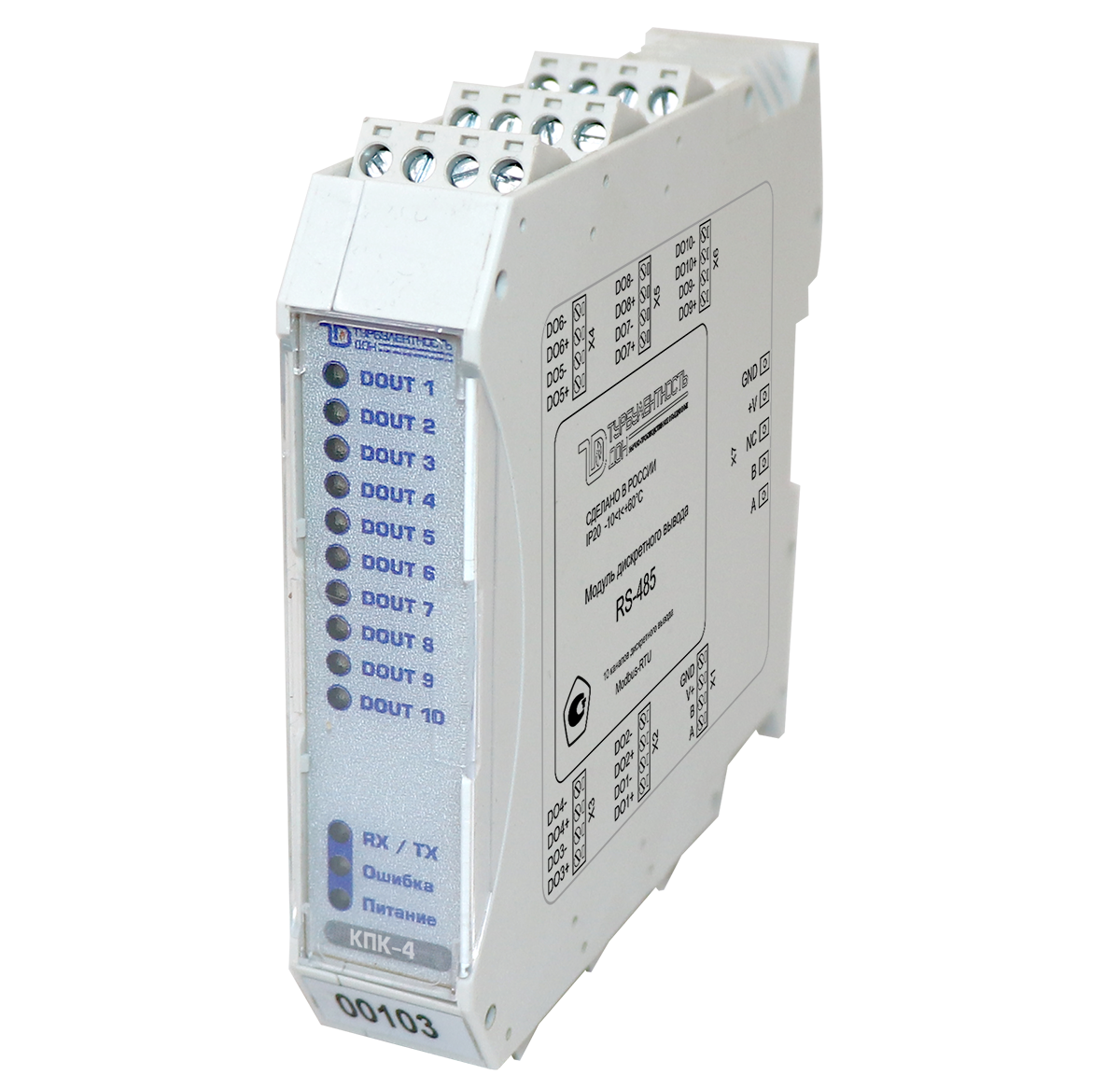

Модуль дискретного вывода:

• Управление по сигналам из сети RS-485 встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением

Модуль аналогового ввода:

• Модуль предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485

Модуль аналогового вывода:

• Модуль предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации

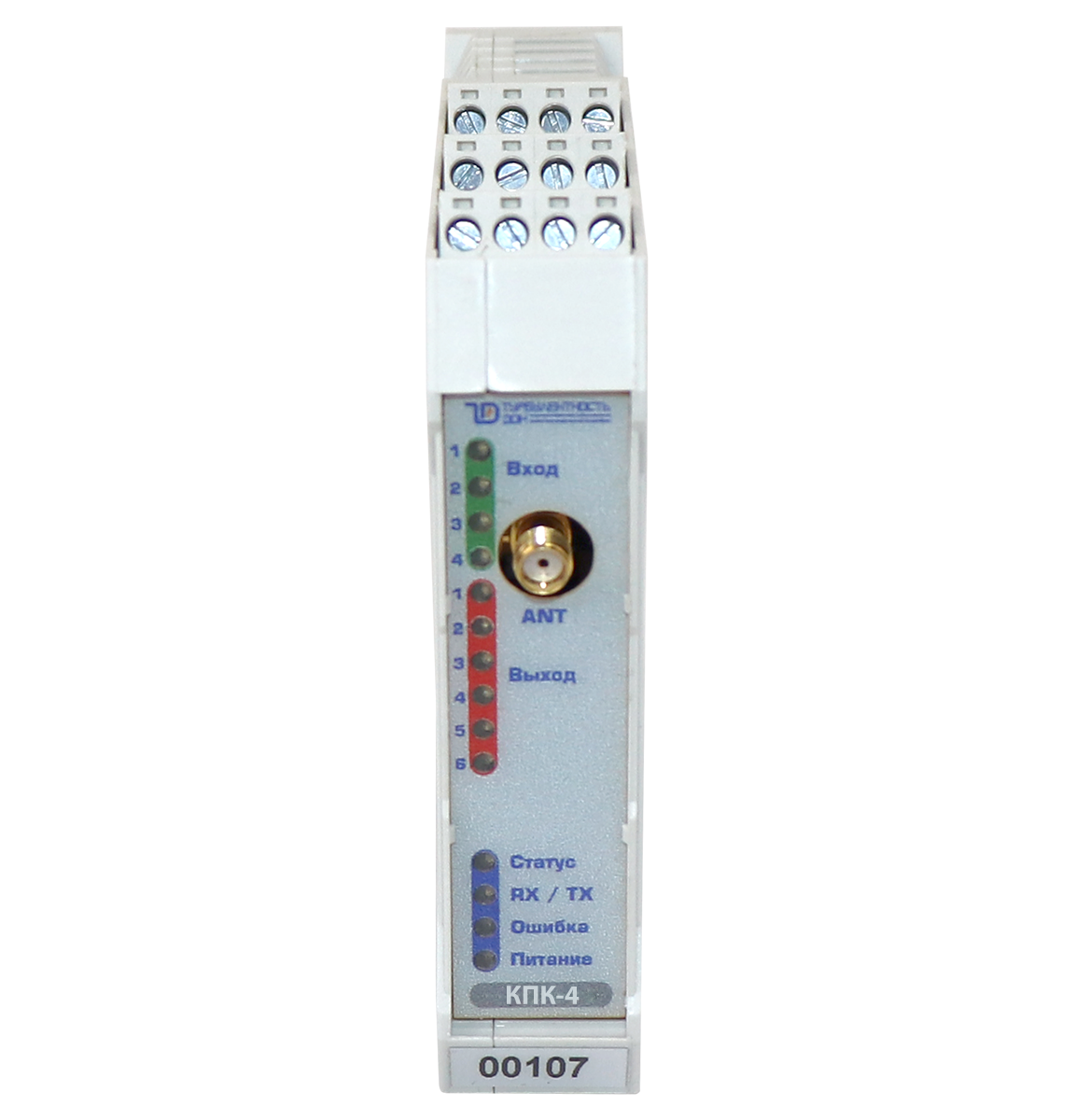

Модуль модема:

• Организация беспроводной передачи по CSD/GPRS в режиме исходящего/входящего соединения, а также ввод/вывод дискретных сигналов

Модуль коммутатора RS485:

• Организация коммутации нескольких сегментов RS485 (с собственной адресацией в каждом сегменте) между собой

Модуль USB-RS485:

• Организация независимых гальванически развязанных RS485 каналов связи для обмена данными с ПК
