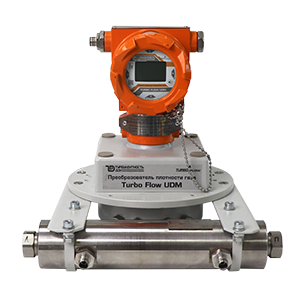

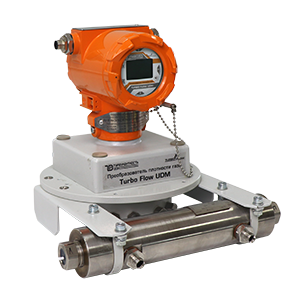

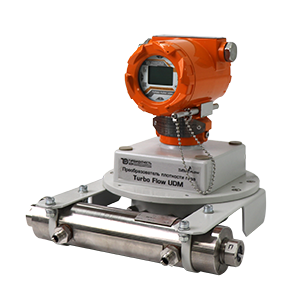

Ультразвуковой преобразователь плотности газа Turbo Flow UDM-В типа «закрытый байпас»

Ультразвуковой преобразователь плотности газа Turbo Flow UDM-В типа «закрытый байпас»

Преобразователи плотности Turbo Flow UDM относятся к ультразвуковой измерительной технике, объединяют в себе опыт применения передовых технологий, новейших материалов, научных исследований и современной элементной базы. Принцип действия преобразователей плотности Turbo Flow UDM – акустический, основан на анализе скорости звука в измеряемой среде в зависимости от ее плотности, температуры и давления.

под заказ

Область применения
Данные высокочувствительные и высокоточные приборы разработаны для измерения плотности углеводородных, технически-важных и отходящих дымовых газов в широком диапазоне при их учете в различных отраслях промышленности. Также, плотномеры газа серии Turbo Flow UDM могут использоваться в системах экологического мониторинга и в научных исследованиях при измерении таких величин как:

– плотности (рабочей и приведенной к стандартным /нормальным условиям)
– относительной плотности (по воздуху/ водороду)
– удельной плотности
– молярной массы
– коэффициента сжимаемости
– концентрации бинарных смесей
– теплотворной способности, числа Воббе

Отличительные особенности

Высокая стабильность и точность измерений от 0,14 %
Измерение плотности в рабочих условиях и плотности, приведенной к стандартным/нормальным условиям
Применение в диапазонах:

– давления от 0,0025 до 32 МПа

– температуры:

от –40 до +70ºС (стандартное исполнение)

от -40 до +260ºС (высокотемпературное исполнение без охлаждения)

от -40 до +450ºС (высокотемпературное исполнение с охлаждением)

Широкий перечень газов:

– природный газ

– технически-важные газы

– свободный нефтяной газ

Оценка компонентного состава газовых смесей, молярной массы, коэффициента сжимаемости, теплотворной способности (информационная характеристика)
Низкая стоимость работ при установке и отсутствие затрат при эксплуатации оборудования
Отсутствие движущихся частей = надежность конструкции
Интеллектуальная система самодиагностики и простота настройки
Инновационная разработка, не имеющая аналогов в РФ и за рубежом

Варианты исполнения
Плотномеры газа выпускаются в двух модификациях, отличающихся назначением, составом и конструкцией:

плотномеры UDM-B измеряют плотность газа на линиях трубопроводов в широком диапазоне изменения скоростей потока, имеют подключение к техпроцессу типа «закрытый байпас»
плотномеры UDM-I погружного (врезного) типа измеряют плотность газа непосредственно в потоке на линиях трубопроводов, в газовых резервуарах, а также в дымовых трубах отходящих газов

Диапазоны измерений плотности газа в рабочих условиях, кг/м3

UDM-B и UDM-I исполнение S — 1) от 0,14 до 350,00* 2) от 0,42 кг/м3 до 350,00
UDM-I исполнение H — от 0,48 до 3,50

Пределы допускаемой относительной погрешности измерений плотности газа в рабочих условиях, %

UDM-B и UDM-I исполнение S — ±0,3; ±0,5 во всём диапазоне измерений плотности газа 1); ±0,14** только в поддиапазоне измерений плотности газа 2)
UDM-I исполнение H — ±1,5 во всём диапазоне измерений плотности газ

Пределы допускаемой относительной погрешности результата измерений плотности газа, приведенной от условий измерений к стандартным условиям, %

±(Х + 0,1)
где Х – пределы допускаемой относительной погрешности измерений плотности газа в рабочих условиях, %

Диапазон выходных сигналов:
– токовый, мА

от 4 до 20

Цифровые проводные интерфейсы

протокол HART, протокол MODBUS RTU
по интерфейсам RS-232, RS-232 TTL и RS-485

Цифровые беспроводные интерфейсы

GSM, GPRS, Bluetooth, NB-IOT,
NB-Fi, LoRa

Маркировка взрывозащиты

1Ex db ma [iа Ga] IIC Т4 Gb

Потребляемая мощность, Вт, не более

Масса, кг, не более:
– электронный блок (ЭБ):
