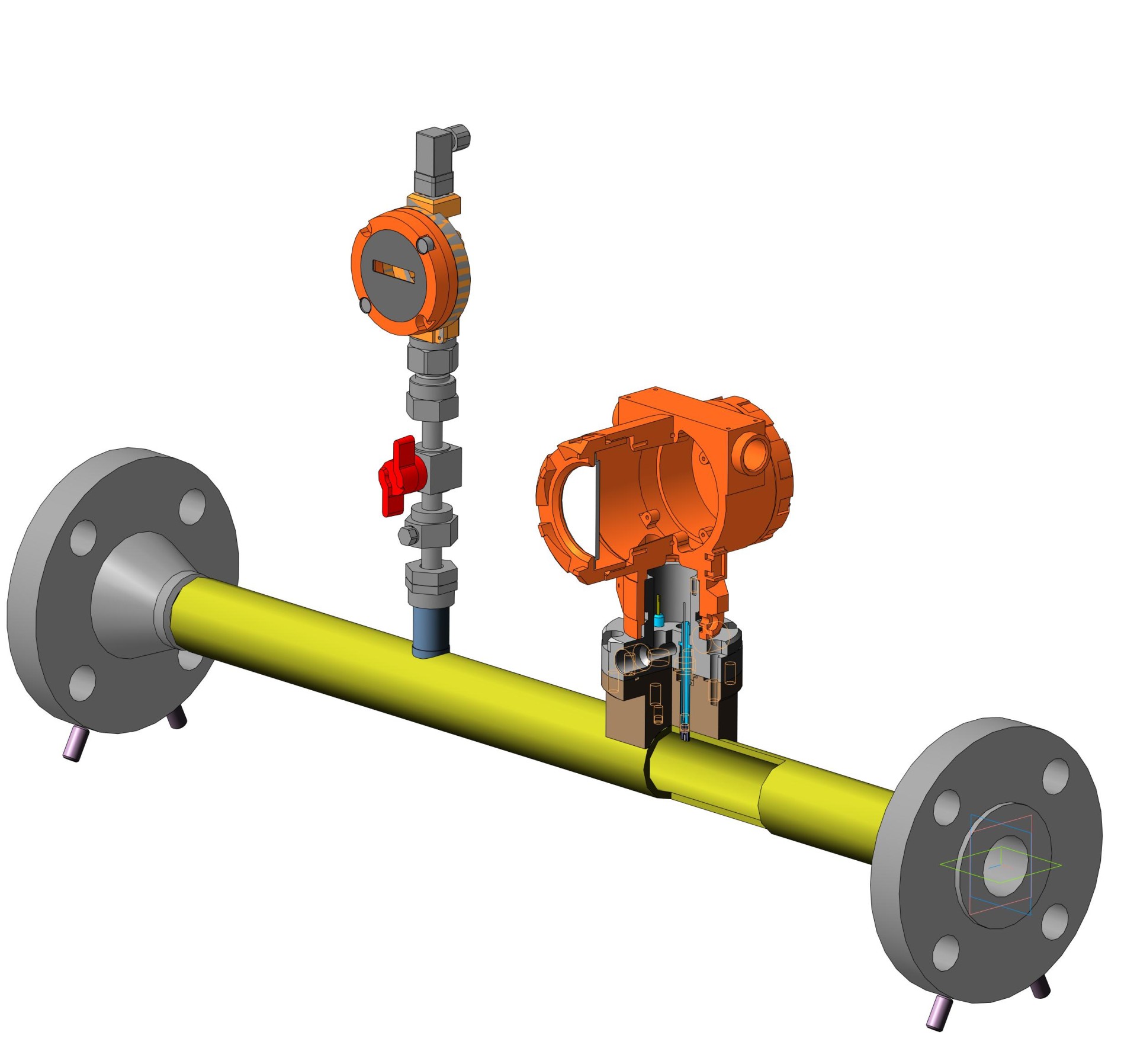

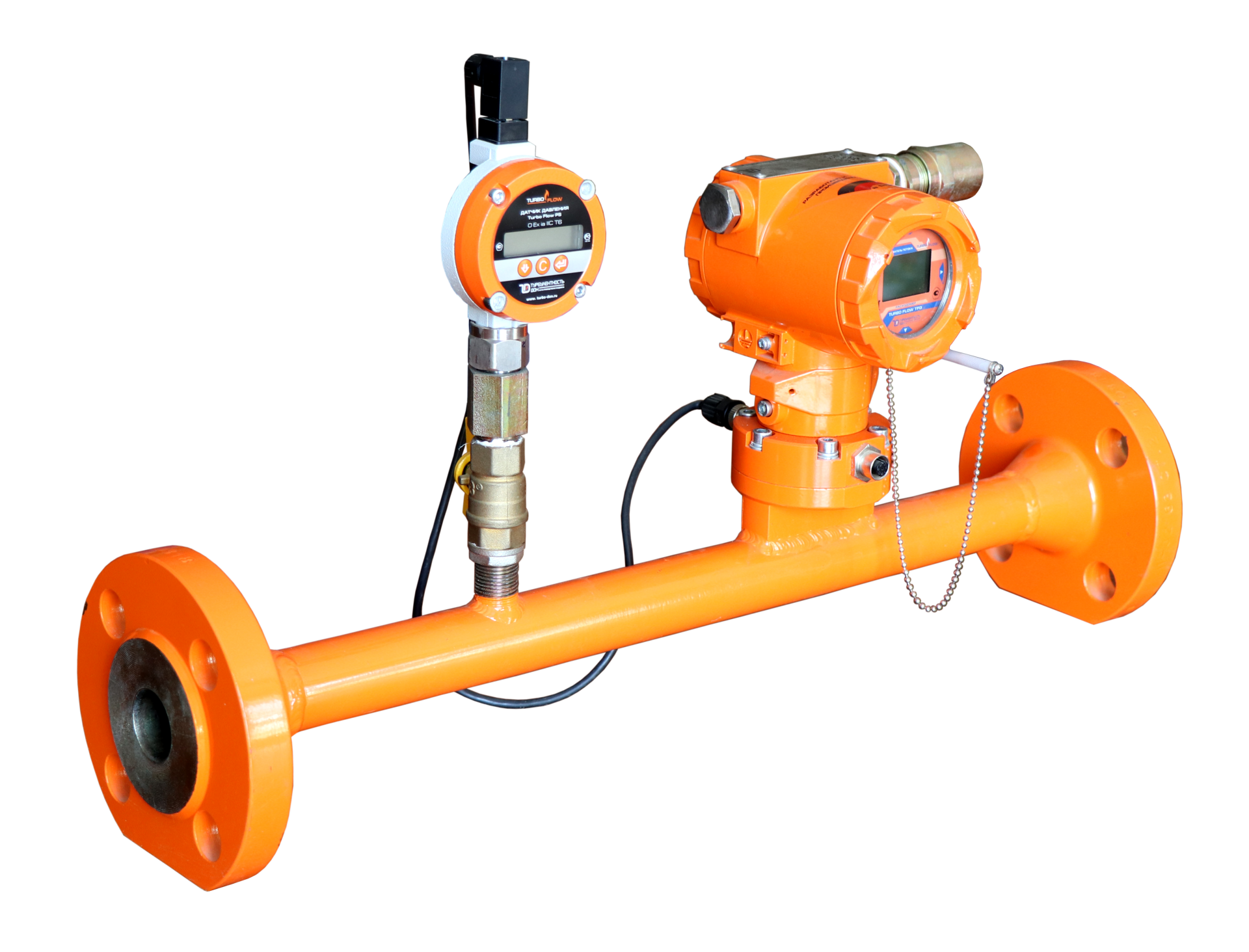

Термоанемометрический расходомер газа Turbo Flow TFG-H

Термоанемометрический расходомер газа Turbo Flow TFG-H

Термоанемометрический (тепловой) массовый метод измерения основан на зависимости степени охлаждения нагреваемого чувствительного элемента, помещенного в поток, от расхода. В качестве нагреваемого чувствительного элемента в расходомерах газа применяется платиновый термометр сопротивления. В приборе в режиме реального времени поддерживается постоянная разница температур между нагреваемым чувствительным элементом термоанемометра и измеряющим температуру газа термопреобразователем.

под заказ

Мощность, необходимая для поддержания постоянной разницы температур, пропорциональна массовой скорости потока газа, прошедшего через измерительное сечение. Текущее значение расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа, параметрам давления, а также размерам чувствительного элемента первичного преобразователя и площади поперечного сечения трубопровода.

Назначение
Расходомер Turbo Flow TFG-H предназначен для измерения расхода газа в динамическом диапазоне 1:1500.

Область применения
Учет газа в коммунально-бытовой сфере:

Коммерческий и технологический учет на объектах добычи переработки газа
Многоквартирных домах
Частных домовладениях
Иных объектах коммунального хозяйства, где требуется измерение расхода газа в расширенном динамическом диапазоне

Отличительные особенности

Возможно использование для малых диаметров трубопровода
Вынесенный датчик температуры
Исполнение во взрывозащищенном корпусе

Преимущества:

Высокая точность: относительная погрешность измерений до 1%
Широкий динамический диапазон измеряемых расходов от 0,05 до 1200м3/час (1 :1 500)
Зондовое исполнение не создает сопротивления потоку
Возможность установки прибора без дополнительной отсекающей арматуры
При выходе из строя не блокирует подачу газа потребителю
Избыточное давление измеряемой среды до 32 МПа
Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)

Варианты исполнения

По исполнению первичного преобразователя:

С индикатором и без индикатора;
С клавиатурой (если есть индикатор) и без клавиатуры;
С вынесенным измеряющим температуру чувствительным элементом или встроенным.

По исполнению расходомерного шкафа:

Полная комплектация (включает в себя расходомер газа и выносной шкаф);
Только блок питания (расходомер газа с подключенным блоком питания).

Оснащенность:

Возможно подключение принтера по LPT-порту;
Встроенная телеметрия.

Диапазон измерений объемного расхода газа при стандартных условиях, м3/ч

От 0,05 до 1200

Диаметр трубопровода, мм

от 25 до 100

Пределы допускаемой относительной погрешности при измерении объемного расхода газа, приведенного к стандартным условиям, %
— с использованием измерительного участка
предприятия-изготовителя
— без использования измерительного участка
предприятия-изготовителя

±1,0 в диапазоне 0,015Qmax≤Q≤Qmax
±2,0 в диапазоне Qmin≤Q≤0,015Qmax

±1,5 в диапазоне 0,015Qmax≤Q≤Qmax
±2,5 в диапазоне Qmin≤Q≤0,015Qmax

Диапазон измерений температуры газа,°С

От минус 60°С до плюс 300°С

Пределы допускаемой абсолютной погрешности при измерении температуры, °С

±(0,3+0,005|t|),
где t — измеряемая температура, °С

Пределы абсолютной погрешности при измерении времени, с

±1 за 24 ч

Диапазон скоростей потока, м/с

От 0,03 до 105

Верхний предел измерений избыточного давления, кПА

до 600
до 32
