В приборе в режиме реального времени поддерживается постоянная разница температур между нагреваемым чувствительным элементом
термоанемометра и измеряющим температуру газа термопреобразователем. Мощность, необходимая для поддержания постоянной разницы температур, пропорциональна массовой скорости потока газа, прошедшего через измерительное сечение. Текущее значение расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа, параметрам давления, а также размерам чувствительного
элемента первичного преобразователя и площади поперечного сечения трубопровода.

Назначение

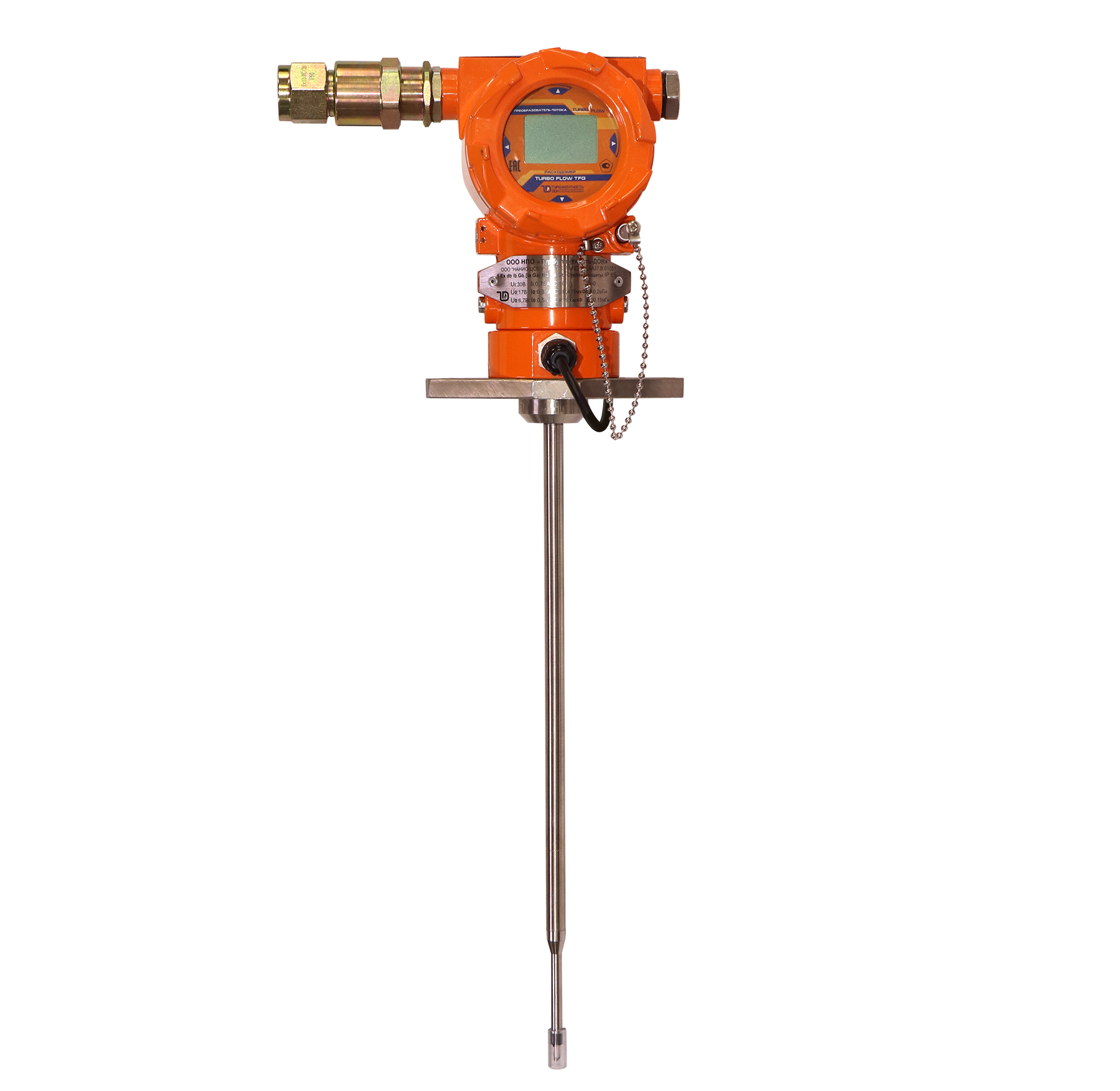

Расходомер Turbo Flow TFG-S предназначен для измерений объемного расхода и массового расхода газа (природного, свободного (попутного) нефтяного, азота, воздуха, инертных и других газов известного состава), приведенных к стандартным условиям.

Область применения
Применяется на объектах :

• Факельных установок
• Системах добычи нефти и газа
• Нефтеперерабатывающих и химических заводов
• Установках комплексной подготовки газа
• Систем учета отходящих дымовых газов

Отличительные особенности

• Диаметр измерительного трубопровода до 1400мм;

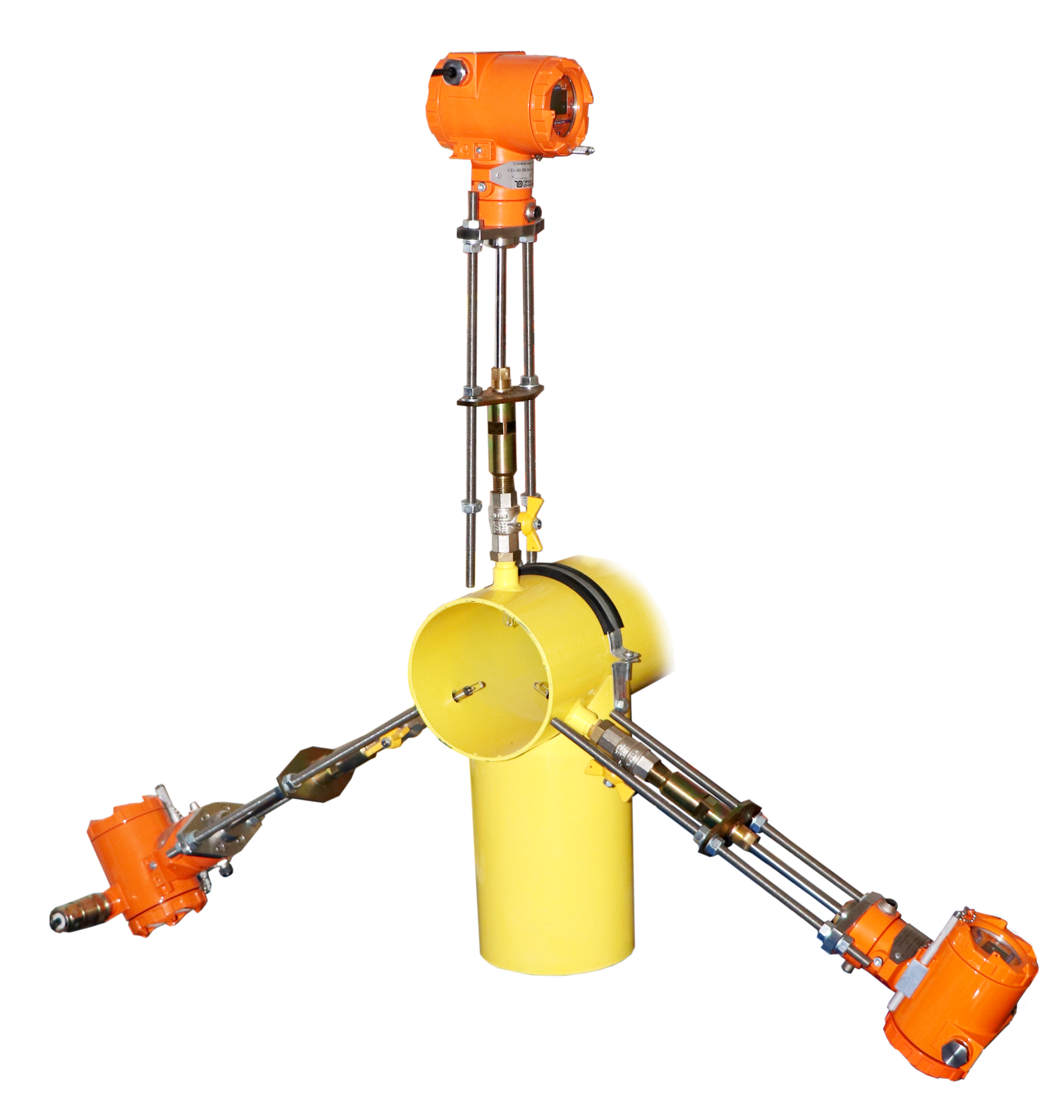

• Возможна установка до 3-х первичных преобразователей на трубопровод (повышение точности измерения);
• Возможно многоканальное исполнение;
• Исполнение первичного преобразователя во взрывозащищенном корпусе.

Преимущества модификации:

• Прямое измерение массового расхода газа с погрешностью в 1,0…2,0%
• Широчайший динамический диапазон 1:600 позволяет применять прибор при летних и зимних объемах потребления газа
• Опционально: повышение точности измерения за счет одновременного сбора информации с 3-х первичных преобразователей
• Зондовое исполнение не создает сопротивления потоку
• При выходе из строя не блокирует подачу газа потребителю
• Широкий диапазон рабочих температур
• Монтаж без сброса давления
• Использование как на природном, так и на попутном нефтяном газе
• Высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов
• Измерение газов и смесей газов в трубопроводах круглого и прямоугольного сечений, другие сечения по спецзаказу
• Быстрая настройка при помощи интуитивно понятного меню
• Самодиагностика и мониторинг сбоев
• Реализована функция самоочистки первичного преобразователя
• Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)

Варианты исполнения
По взрывозащите первичного преобразователя:

• 1 Ex ib Gb [ia Ga] IIC T4 Gb;
• 1 Ex dib Gb [ia Ga] IIC T4 Gb.

По конструкции чувствительного элемента:

• Некорпусированный;
• Корпусированный.

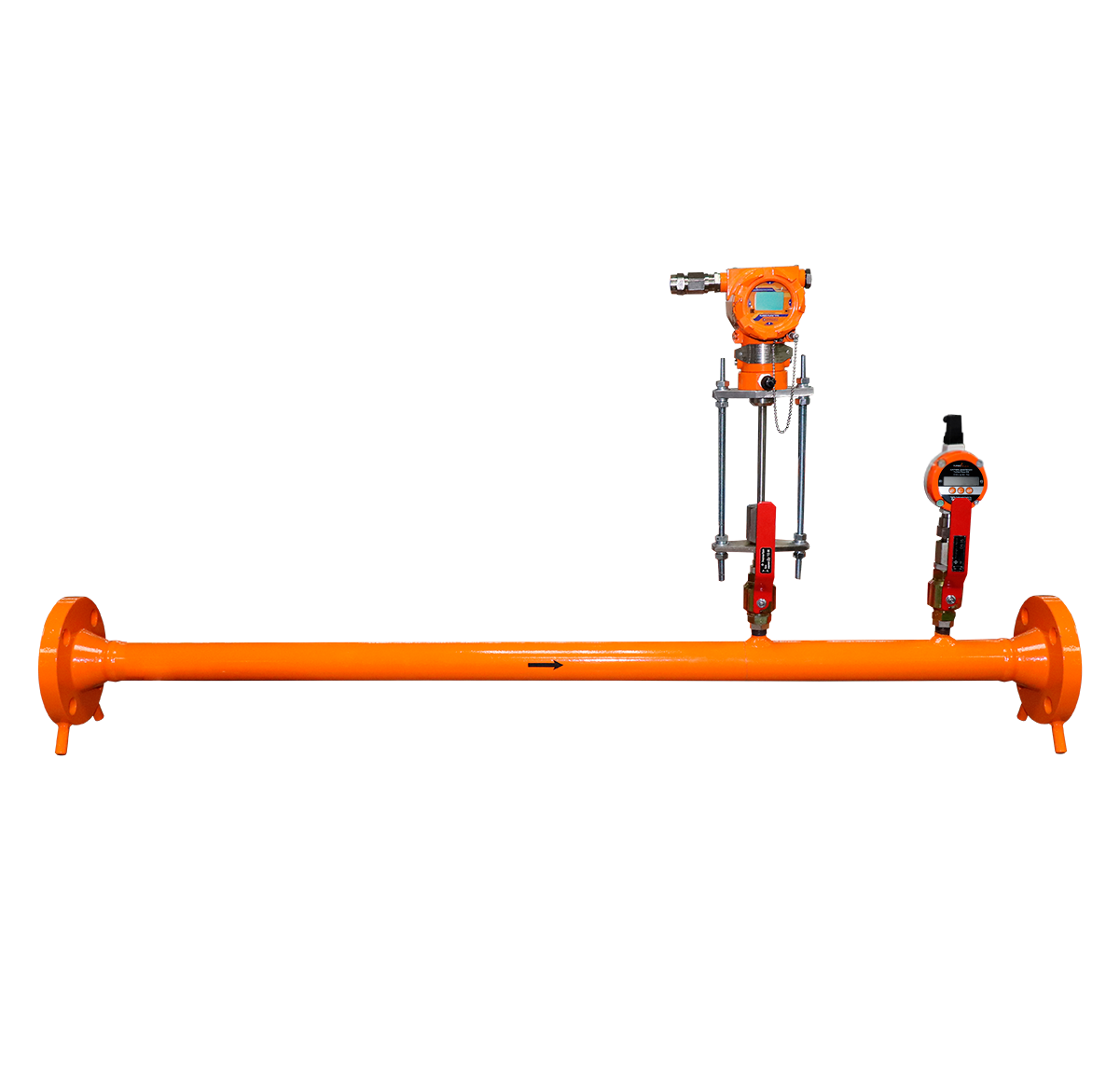

Встроенный/вынесенный чувствительный элемент для измерения
температуры газа:

• Исполнение 00 – для DN от 50 до 400 мм включительно;
• Исполнение 01 – для DN от 400 до 900 мм включительно;
• Исполнение 02 – для DN от 900 до 1400 мм включительно.

По количеству первичных преобразователей:

• С одним;
• С двумя;
• С тремя.

По исполнению первичных преобразователей:

• С индикатором и без индикатора;
• С клавиатурой (если есть индикатор) и без клавиатуры.

По исполнению расходомерного шкафа:

• Полная комплектация;
• Только блок питания.
