Область применения

• Устройство узлов учета газа в газораспределительных сетях с давлением до 1,6 МПа
• Модернизация и переоснащение узлов учета с измерительными комплексами на базе турбинных и ротационных счетчиков с электронными корректорами (типа СГ-ЕК и другими)
• Устройство узлов учета газа в условиях отсутствия электропитания (автономное исполнение)

Отличительные особенности

• Специально подобранное межфланцевое расстояние соответствует типоразмерам турбинных и ротационных счетчиков, что позволяет экономически эффективно производить переоснащение узлов учета
• Двухлучевая схема без использования отражения луча
• Точность измерений: 2/1%
• Прибор может работать как от внешнего источника питания, так и в автономном режиме от встроенной литиевой батареи
• Отсутствие потерь давления
• Установка расходомера не требует сварочных работ, что ведет к значительному снижению затрат
• Дополнительным преимуществом расходомера являются минимальные требования к длинам прямых участков, необходимых для обеспечения метрологических характеристик узла учета
• Интеллектуальная система самодиагностики позволяет оперативно реагировать на нештатные ситуации
• Поверка имитационным методом («Сухая калибровка») позволяет выполнять периодическую поверку расходомеров непосредственно на объекте

Данная функция является важнейшим элементом в работе расходомера и обеспечивает возможность самодиагностики средства измерений, учета вторичных потоков, завихрений, асимметрии и реверсивного движения газов.

Система самодиагностики реализована на базе контроля пяти параметров:

• уровень усиления сигнала
• качество сигнала
• отношение сигнал/шум
• отношение скорости газа по акустическому каналу к средней скорости газа в УЗПР
• скорость распространения звука

О продукте

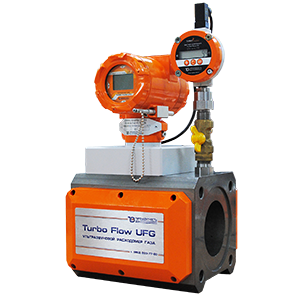

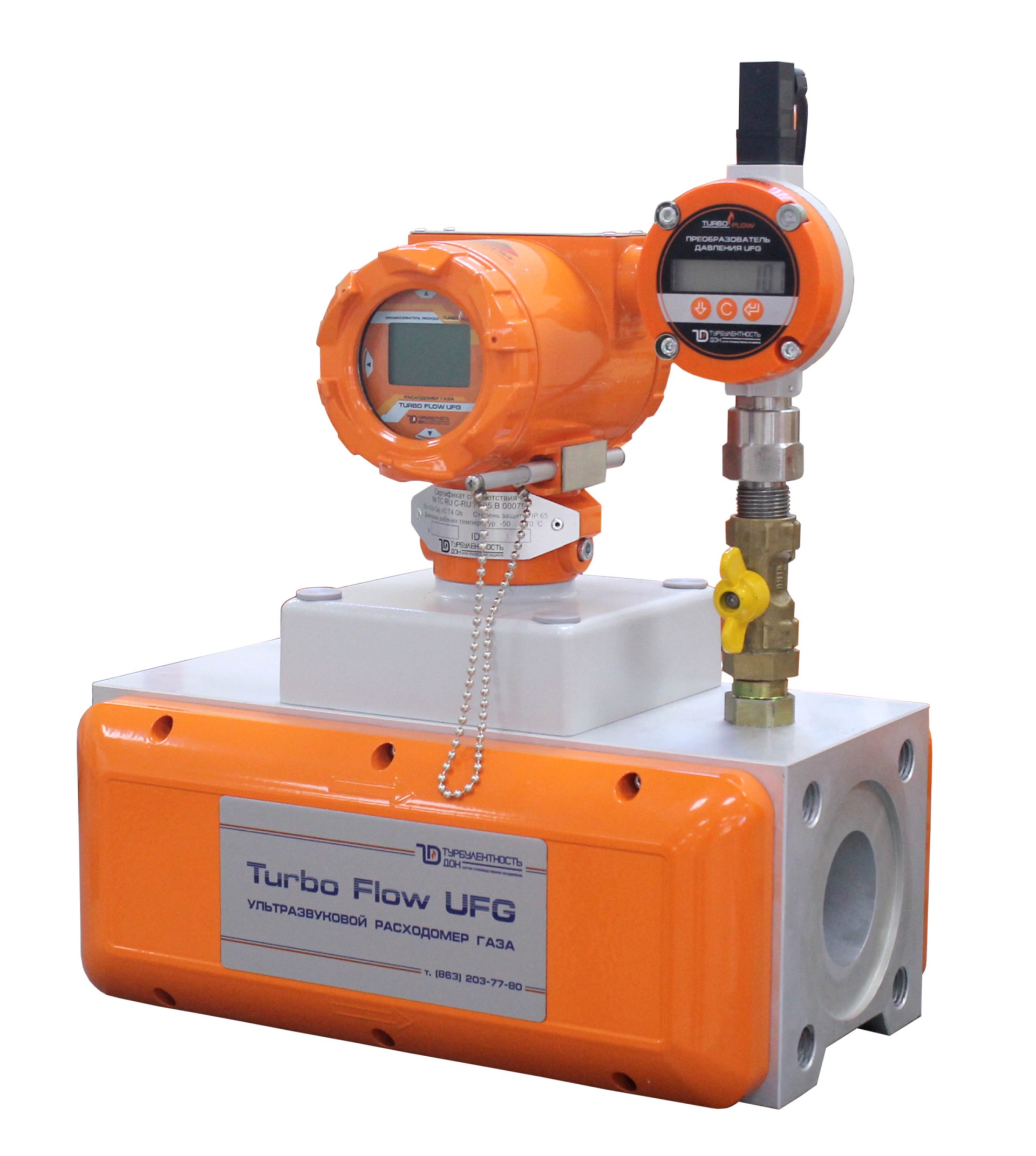

Расходомеры – счетчики газа ультразвуковые Turbo Flow UFG-F внесены в единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром» и в перечень производителей оборудования и программного обеспечения систем промышленной автоматизации и метрологического обеспечения применяемого в БРД ПАО «Газпром нефть» (КТ-610).

Номер в реестре утвержденных типов средств измерений ФГИС «Аршин» 56432-14.

Назначение
Ультразвуковые расходомеры газа предназначены для измерения объемного расхода газа,  массового расхода газа в рабочих и стандартных условиях на трубопроводах DN 50…100 мм, PN16.

Электронный вычислительный блок производит:

Измерение параметров потока газа: температуры, давления
Вычисления накопленного объема газа
Архивирование измеренных параметров
Опционально: передача данных по каналам сотовой связи
Область применения
Устройство узлов учета газа в газораспределительных сетях с давлением до 1,6 МПа
Модернизация и переоснащение узлов учета с измерительными комплексами на базе турбинных и ротационных счетчиков с электронными корректорами (типа СГ-ЕК и другими)
Устройство узлов учета газа в условиях отсутствия электропитания (автономное исполнение)
Отличительные особенности
Специально подобранное межфланцевое расстояние соответствует типоразмерам турбинных и ротационных счетчиков, что позволяет экономически эффективно производить переоснащение узлов учета

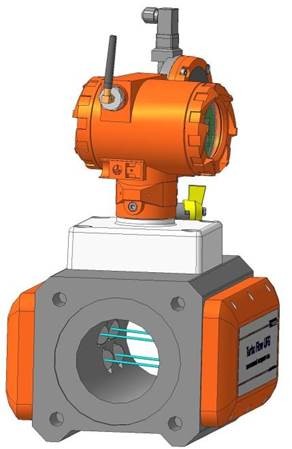

Двухлучевая схема без использования отражения луча
Точность измерений: 2/1%
Прибор может работать как от внешнего источника питания, так и в автономном режиме от встроенной литиевой батареи
Отсутствие потерь давления
Установка расходомера не требует сварочных работ, что ведет к значительному снижению затрат
Дополнительным преимуществом расходомера являются минимальные требования к длинам прямых участков, необходимых для обеспечения метрологических характеристик узла учета
Интеллектуальная система самодиагностики позволяет оперативно реагировать на нештатные ситуации
Поверка имитационным методом («Сухая калибровка») позволяет выполнять периодическую поверку расходомеров непосредственно на объекте

Данная функция является важнейшим элементом в работе расходомера и обеспечивает возможность самодиагностики средства измерений, учета вторичных потоков, завихрений, асимметрии и реверсивного движения газов.

Система самодиагностики реализована на базе контроля пяти параметров:

• уровень усиления сигнала
• качество сигнала
• отношение сигнал/шум
• отношение скорости газа по акустическому каналу к средней скорости газа в УЗПР
• скорость распространения звука

Варианты исполнения
По типу корпуса:

• С – специальный корпус с установленными пъезоакустическими преобразователями
• СR–специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение

По диапазону температуры окружающей и измеряемой среды:

• исполнение М – от минус 30 до плюс 70
• исполнение Х – от минус 60 до плюс 70
