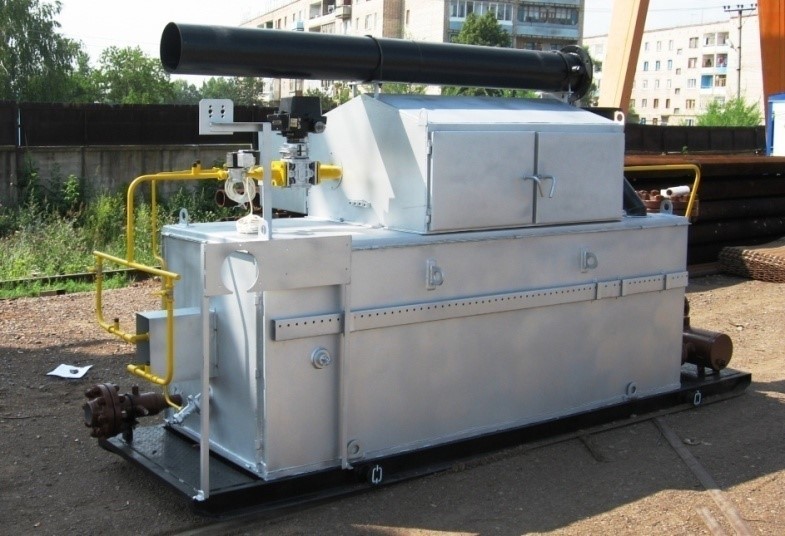

Нагреватель устьевой НУС-0,1

Нагреватель устьевой с сепарационным блоком НУС-0,1 предназначен для нагрева нефти и нефтяной эмульсии на устьях скважин при их транспортировании в системах внутрипромыслового сбора.

под заказ

В качестве топлива можно использовать как природный газ, так и попутный газ, выделяющийся в результате сепарации нефти.

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Номинальная тепловая мощность, МВт (Гкал/ч)

100 (0,086)

Производительность по нагреваемому продукту, кг/с (т/сут.), в пределах

0,12…1,16 (10…100)

Температура продукта, °С:
- при входе в подогреватель, в пределах;
- нагрева продукта на выходе;
- стенок продуктового змеевика, расчетная
- средняя самой холодной пятидневки, не ниже
- абсолютная минимальная окружающей среды, не ниже

+5…+30
+90
250
-40
-50

КПД, %, не более

Давление в продуктовом змеевике, МПа (кгс/см2) :
- рабочее, не более;
- расчетное;
пробное гидравлическое.

6,3
6,3
8,8(88)

Параметры нагреваемой среды:
- наименование;
- плотность при 20°С, кг/м3, не более
- вязкость динамическая при 20°С, МПа*с, не более
- содержание воды, масс. доля %
- газовый фактор, м3/т, не менее

нефть, нефтяная эмульсия,
825
20
10
80 ... 160

Параметры топлива:
- наименование;
- теплота сгорания, МДж/м3, в пределах
- давление на выходе из газоотделителя, МПа, не более
- давление перед горелкой, МПа
- расход топливного газа, м3/ч

попутный нефтяной газ
35-60
6,3
0,01…0,07
20-40

Масса, кг, не более: - без промежуточного теплоносителя.

2000

Габаритные размеры, мм (ДхШхВ)

4100х1400х4120

Срок службы, лет, не менее

Средний ресурс до капитального ремонта, часов, не менее

5200
