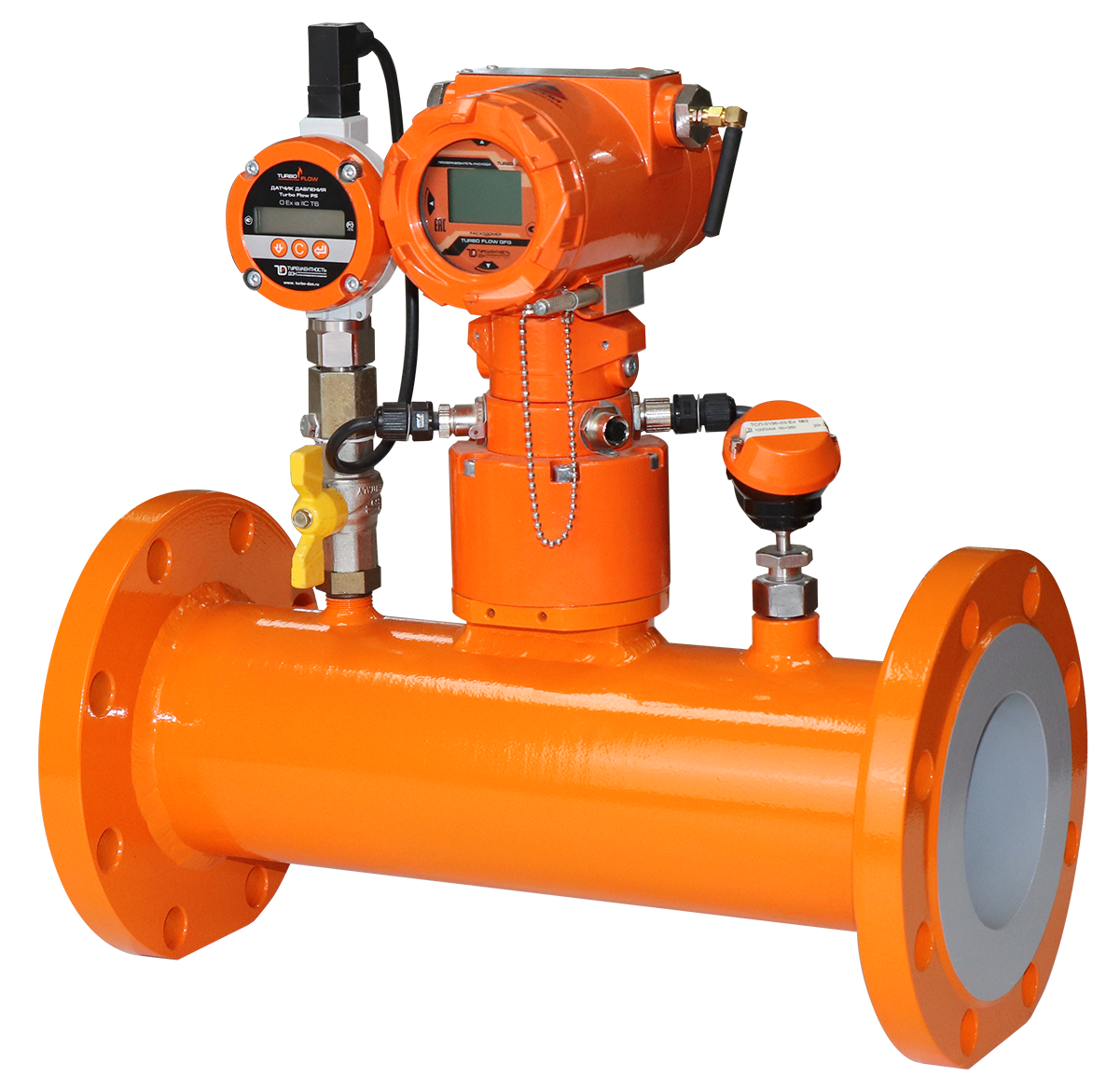

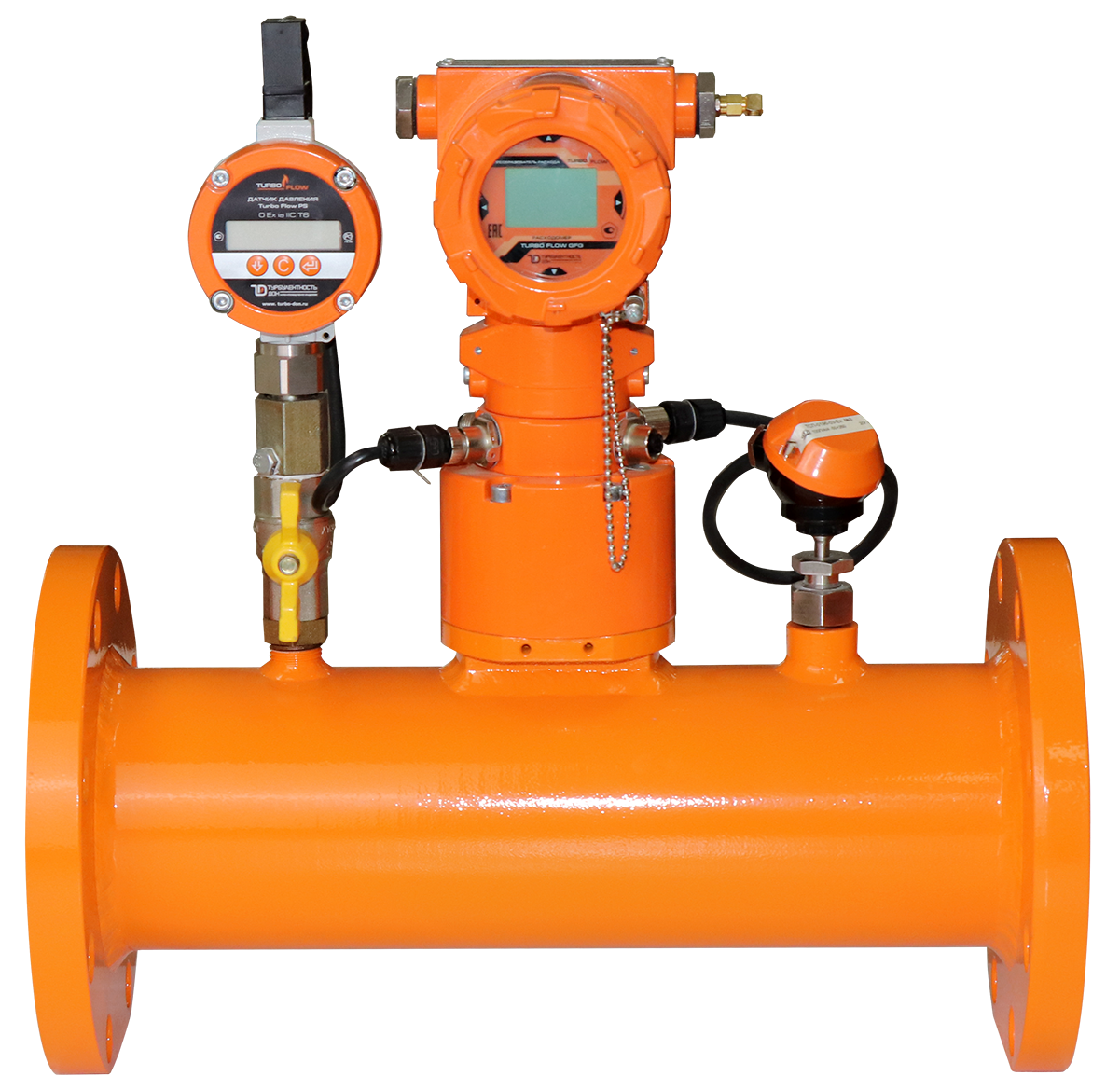

Расходомер газа Turbo Flow GFG-F
Расходомер газа Turbo Flow GFG-F
Расходомер предназначен для измерения объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа — природного, воздуха, азота, а также других однокомпонентных газов и газовых смесей известного состава.
Принцип работы расходомеров основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор.
Область применения
Учет природного газа, одно- и многокомпонентных газов, неагрессивных газов (аргона, азота) транспортируемого по трубопроводам в системах газоснабжения и газораспределения
Отличительные особенности
- Высокая точность: относительная погрешность измерений не более 1% по всему диапазону эксплуатационного расхода
- Широкий динамический диапазон измерений 1:100, с возможностью расширения до 1:160
- Возможность монтажа на трубопровод с Ду от 10 до 50 мм
- Отсутствие обязательного требования к наличию минимальных прямых участков позволяет монтировать прибор на любых трубопроводах
- Универсальный протокол обмена с автоматическими системами управления технологическими процессами (MODBUS RTU)
- Встроенный блок передачи данных (опционально)
- Отсутствие подвижных частей, подверженных износу, увеличивают надежность и срок эксплуатации прибора
Варианты исполнения
По составу и выполняемым функциям
- Исполнение С0 – в состав входит преобразователь расхода, устройство формирования расхода
- Исполнение С1Т — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, вычислитель параметров
- Исполнение С1ТР — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров
- Исполнение С1ТРП — в состав входит преобразователь расхода, устройство формирования расхода,преобразователь температуры, преобразователь давления, вычислитель параметров, интерфейс для подключения внешних преобразователей
- Исполнение С2ТР — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал
- Исполнение С2ТРП — в состав входит преобразователь расхода, устройство формирования расхода, преобразователь температуры, преобразователь давления, вычислитель параметров, внешний терминал, интерфейс для подключения внешних преобразователей
По питанию
- автономный
- 220В
Диапазон измерений расхода газа, м3/ч
от 0,016 до 280 000
Динамический диапазон Qmin/Qmax
1:100 (1:160)*
Диаметр условный, мм
от 10 до 1400
Пределы относительной погрешности при измерении объемного расхода газа в рабочих условиях, %, в диапазоне
Qmin≤ Q < 0,01 Qmax
0,01Qmax ≤ Q ≤ Qmax
± 1,5
± 1,0
Диапазон избыточного давления газа, МПа
от 0 до 32,0
Верхние пределы измерений избыточного давления (ВПИ), МПа
0,0025; 0,004;0,0063; 0,01; 0,016; 0,025;0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 20; 32
Верхние пределы измерений абсолютного давления (ВПИ), МПа
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0;6,0; 6,3; 10; 16; 20; 32
Пределы допускаемой относительной погрешности при измерении давления, %
± 0,25
Рабочий диапазон измерений давления, %, ВПИ
от 33 до 100
Диапазон температур газа, °С
от минус 50 до плюс 70
Глубина архива:
— часового, месяц
— суточного, год
— месячного, год
2
1
1
Цифровые проводные интерфейсыЦифровые беспроводные интерфейсы
HART, MODBUS RTU, GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IоT, NB-Fi, LoRa
Маркировка взрывозащитыПР
ВТ
1Ex db ib [ia Ga] IIC T4 Gb
[Ex ib Gb] IIC
Параметры питания, В
от встроенной батареи 7,2;от внешнего блока питания
от 12 до 24*;
от сети ~220 ± 22
Потребляемая мощность, Вт, не более
15,0
Условия эксплуатации:— температура окружающего воздуха, ºС
— относительная влажность воздуха, %
от минус 50 до плюс 70до 95
Масса, кг
от 2 до 5000
Средняя наработка на отказ, ч, не менее
60 000
