В приборе в режиме реального времени поддерживается постоянная разница температур между нагреваемым чувствительным элементом термоанемометра и измеряющим температуру газа термопреобразователем. Мощность, необходимая для поддержания постоянной разницы температур, пропорциональна массовой скорости потока газа, прошедшего через измерительное сечение. Текущее значение расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа, параметрам давления, а также размерам чувствительного элемента первичного преобразователя и площади поперечного сечения трубопровода.

Назначение
Расходомер Turbo Flow TFG-S предназначен для выездных контрольных измерений расхода газа на трубопроводах из любого материала.
Полевые узлы учета, не предполагающие установку стационарных приборов учета газа:

• выявление разбаланса;
• периодические кратковременные измерения;
• мониторинг и проверка работоспособности контролируемых приборов учета.

Отличительные особенности

• Прямое измерение массового расхода газа с погрешностью в 1,0…2,0%
• Диаметр измерительного трубопровода от 50мм до 1400мм
• Простота монтажа на месте эксплуатации с возможностью оперативного проведения замеров
• Широкий динамический диапазон измерений 1:600
• Возможность проведения мониторинга без остановки технологического процесса
• Не требует измерительной камеры, измерения проводятся с требуемой частотой на любых диаметрах трубопровода из диапазона
• Позволяет проводить мониторинг сетей как нефтегазодобывающих, так и промышленных предприятий
• Возможность использования как на природном, так и на попутном нефтяном газе (в т.ч. влажном)
• Экономия за счет возможности применения на неограниченном числе точек измерения
• Высокая стойкость к температурным перегрузкам
• Срок автономной работы не менее 10 часов

Варианты исполнения

По конструкции чувствительного элемента:

• Некорпусированный;
• Корпусированный.

Встроенный / вынесенный чувствительный элемент для измерения температуры газа:

• Исполнение 00 – для DN от 50 до 400 мм включительно;
• Исполнение 01 – для DN от 400 до 900 мм включительно;
• Исполнение 02 – для DN от 900 до 1400 мм включительно.

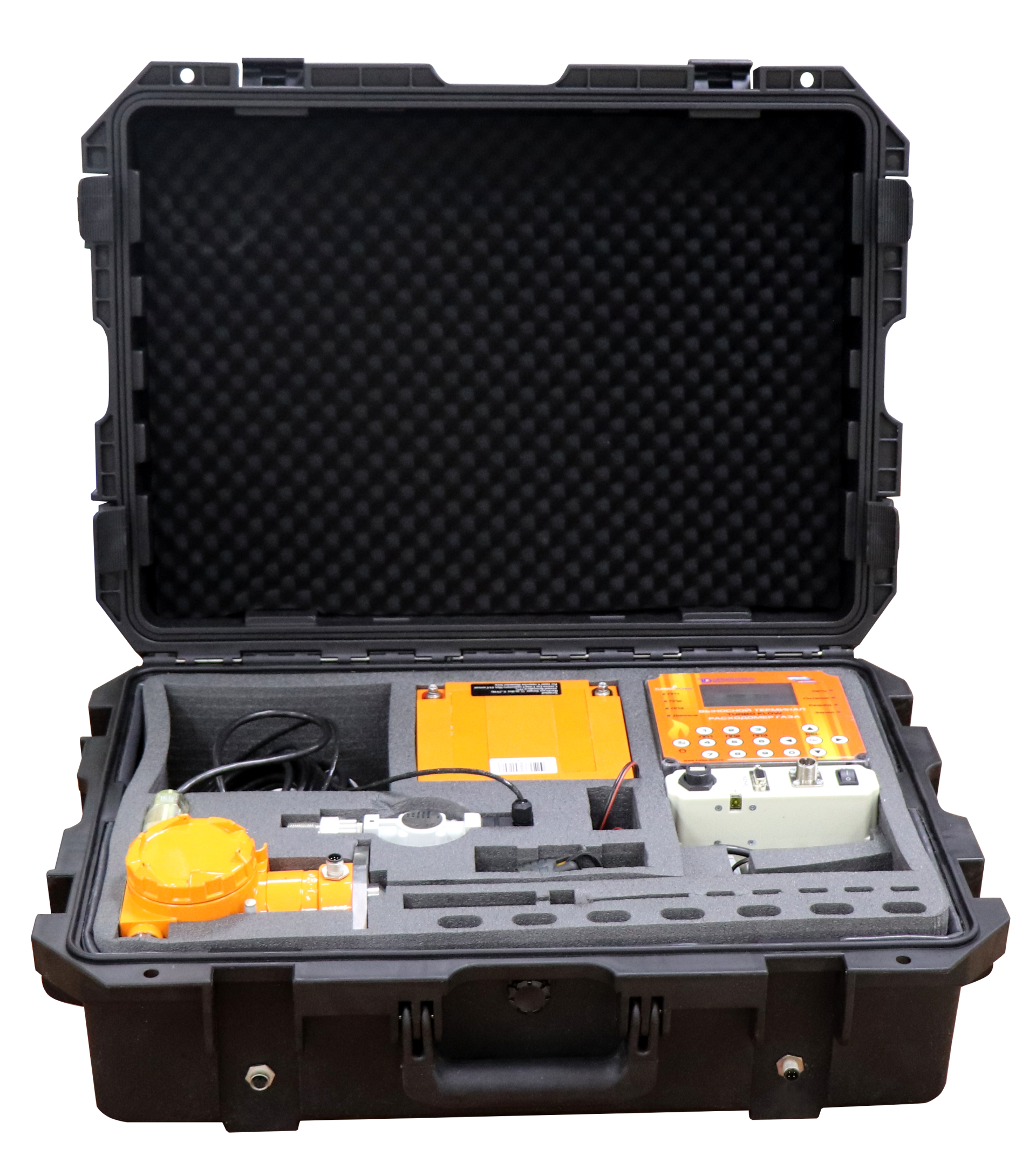

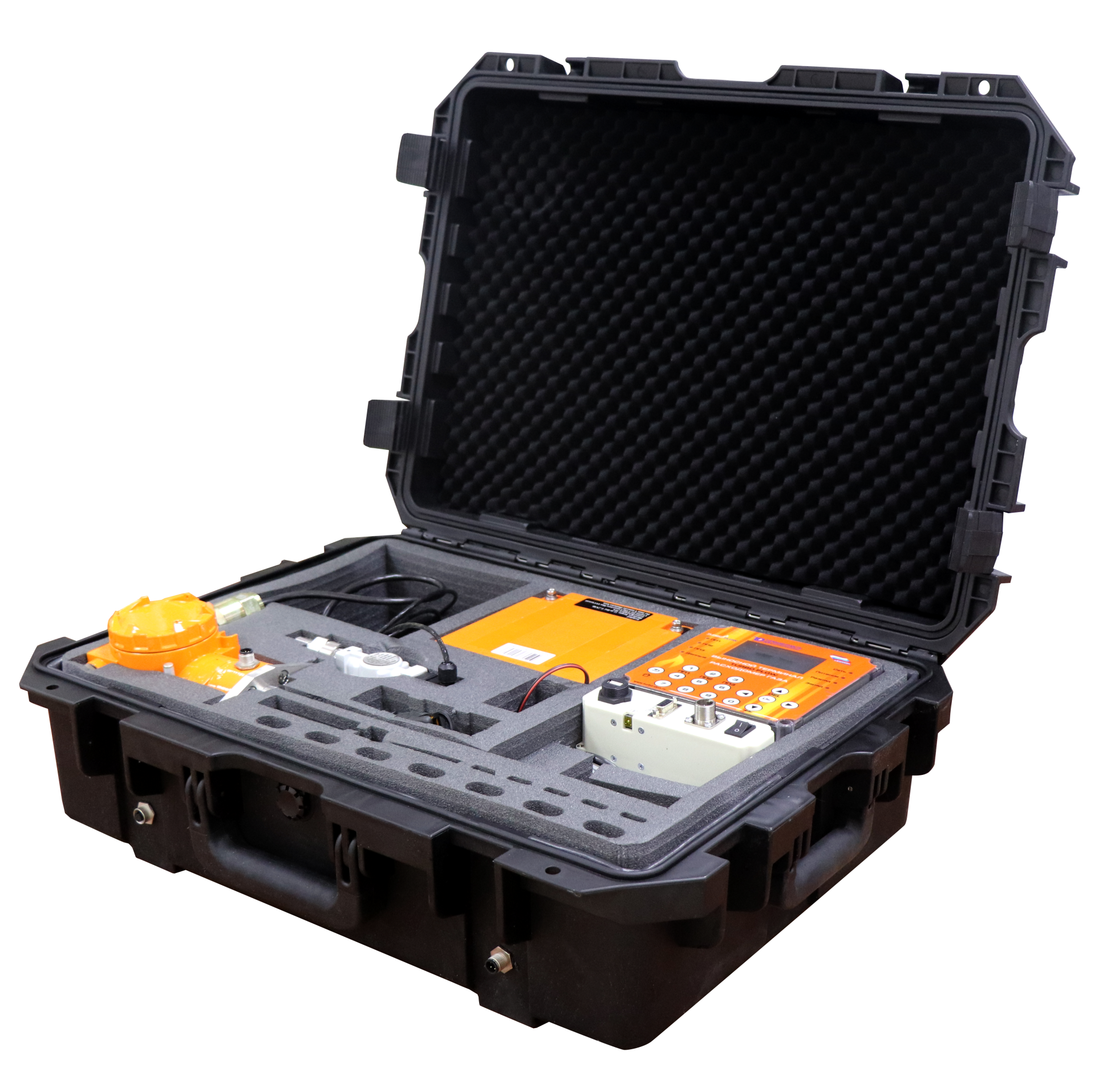

Конструкция TFG-S предусматривает размещение расходомерного шкафа, измерителя скорости потока и других составных частей в компактном кейсе. В расходомере предусмотрена возможность работы от автомобильного аккумулятора с напряжением 12 В.

Расходомер газа Turbo Flow TFG модификации TFG-S (в переносном кейсе) поставляется в исполнении А, с возможностью измерения газа с давлением до 1,6 МПа.

По желанию Заказчика расходомер комплектуется системой телеметрии «Дон-Турбо».
