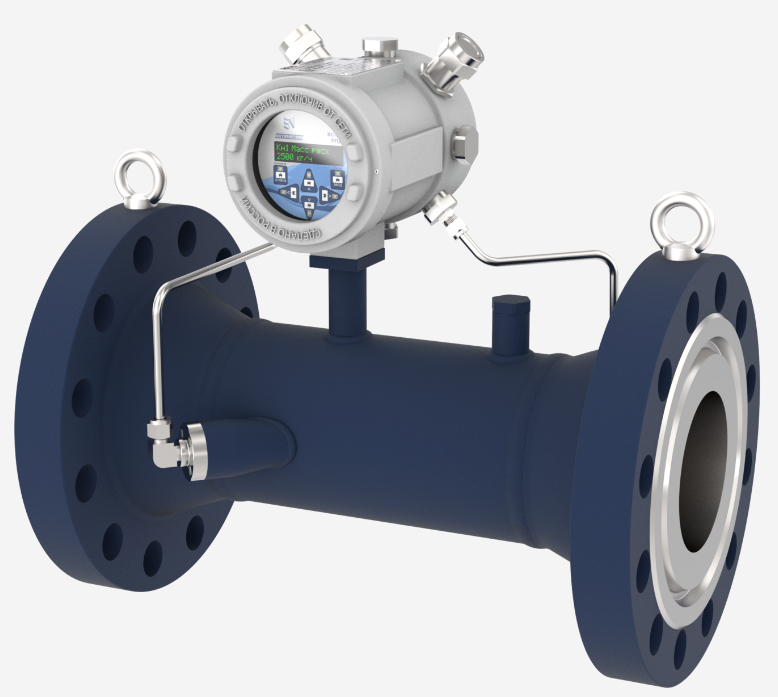

Расходомер-счетчик газа ВС-12 ППД
Расходомер-счетчик газа ВС-12 ППД
Расходомеры-счетчики газа ВС-12 ППД предназначены для измерения объемного расхода и объема газа при рабочих условиях, а также вычисления молекулярного веса и массы газа, объемного расхода и объема газа, приведенных к стандартным условиям. Расчет физических свойств газа осуществляется по методике ГСССД МР 113–03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015.
Расходомеры выпускаются во фланцевом (катушечном) исполнении.
По заказу потребителя расходомеры-счетчики могут быть дополнительно укомплектованы датчиками давления и температуры для измерения физических свойств измеряемой среды.
Основные особенности:
- Точное измерение расхода газа в диапазоне скоростей потока от 0,1 до 45 м/с
- Возможность вычисления массового расхода, молекулярной массы и плотности УВГ и их смесей в диапазоне от 2 до 160 г/моль
- Индивидуальное конструктивное исполнение каждого расходомера-счетчика. Изготовление измерительного трубопровода (внутренний диаметр, длина и фланцы) под требования заказчика
- Возможность поверки имитационным методом в том числе без демонтажа с трубопровода
- Автоматическая или ручная коррекция вычислений молекулярного веса УВГ с поправкой на содержание азота
- Приведение значений объемного расхода к стандартным условиям по методикам ГСССД МР 113–03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015
- Работа под высоким давлением измеряемой среды, до 42 МПа
Применение:
Ультразвуковой расходомер-счетчик «ВС-12 ППД» – это средство измерения расхода газа для следующих основных применений:
- Измерение расхода газа в системах поддержания пластового давления
- Измерение расхода любых газов с различными физическими свойствами
- Измерение молекулярного веса и массового расхода УВГ на нефтеперерабатывающих предприятиях
- Поддержание установленного расхода газа при добыче нефти газлифтным способом
Диапазон измерений скорости, м/с.
до 45
Номинальный диаметр
от DN25 до DN800
Максимальное количество каналов
2
Температура измеряемой среды, °С.
от - 60 до +120
Диапазон давлений измеряемой среды, МПа (абс.)
от 0,087 до 1,7 или до 42,1
(по специальному заказу)
Погрешность измерения расхода:
1 канальное исполнение в диапазоне скорости:
(0,1≤V<0,3 м/с) — ±3 (±3,5)
(0,1≤V<0,3 м/с) — ±2 (±2,5)
Погрешность измерения расхода:
2 канальное исполнение в диапазоне скорости:
(0,1≤V<0,3 м/с) — ±2 (±2,5)
(0,3≤V≤45 м/с) — ±1 (±1,5)
Диапазон вычисления молекулярной массы УВГ и их смесей, г/моль.
от 2 до 160
Температура окружающей среды, °С.
от - 60 до +60
Выходные сигналы аналоговый
аналоговый (от 4 до 20 мА);
частотный (от 0 до 10000 Гц)
Цифровые интерфейсы связи
RS-232, Modbus RS-485, Ethernet TCP/IP, HART, Foundation FieldBus, Bluetooth
Маркировка взрывозащиты
1 Ex db md IIC T4 Gb
1 Ex db mb IIC T5 Gb
Языки интерфейса
Русский, английский
Степень защиты IP по ГОСТ 14254-2015
IP66
Архивы
часовые на 1488 часов (62 суток); двухчасовые на 2976 часов (124 суток); суточные на 186 суток (6 месяцев); месячные на 120 месяцев (10 лет)
