Врезной ультразвуковой расходомер-счетчик газа Turbo Flow UFG-Z

Врезной ультразвуковой расходомер-счетчик газа Turbo Flow UFG-Z

Назначение Измерение объемного расхода, температуры, давления и объема газа, приведенного к стандартным условиям Вычисление массового расхода и массы природного газа, свободного нефтяного и газа, сжигаемого на факелах Передача измеренной информации посредством цифровых и аналоговых интерфейсов на устройства верхнего уровня

под заказ

Область применения
Системы технологического учета и регулирования процессов транспортировки природного и свободного нефтяного газа, сжигаемого факелами на производственных, научных, транспортных предприятиях и газораспределительных пунктах.

Отличительные особенности

Отсутствие движущихся частей = надежность конструкции
Нечувствительность к дестабилизирующим факторам различной природы: вибрациям, смолистым и парафиновым отложениям на чувствительных элементах, механическим частицам в потоке
Автономное или неавтономное питание
Высокотемпературное исполнение до +280 ºС
Непрерывное ведение часовых /суточных независимых архивов измеренных параметров, событий и изменений настроек
Интеллектуальная система самодиагностики и простота настройки
Межповерочный интервал 4 года
Широкий динамический диапазон измерения до 1:800
Имитационная поверка в месте эксплуатации

Варианты исполнения

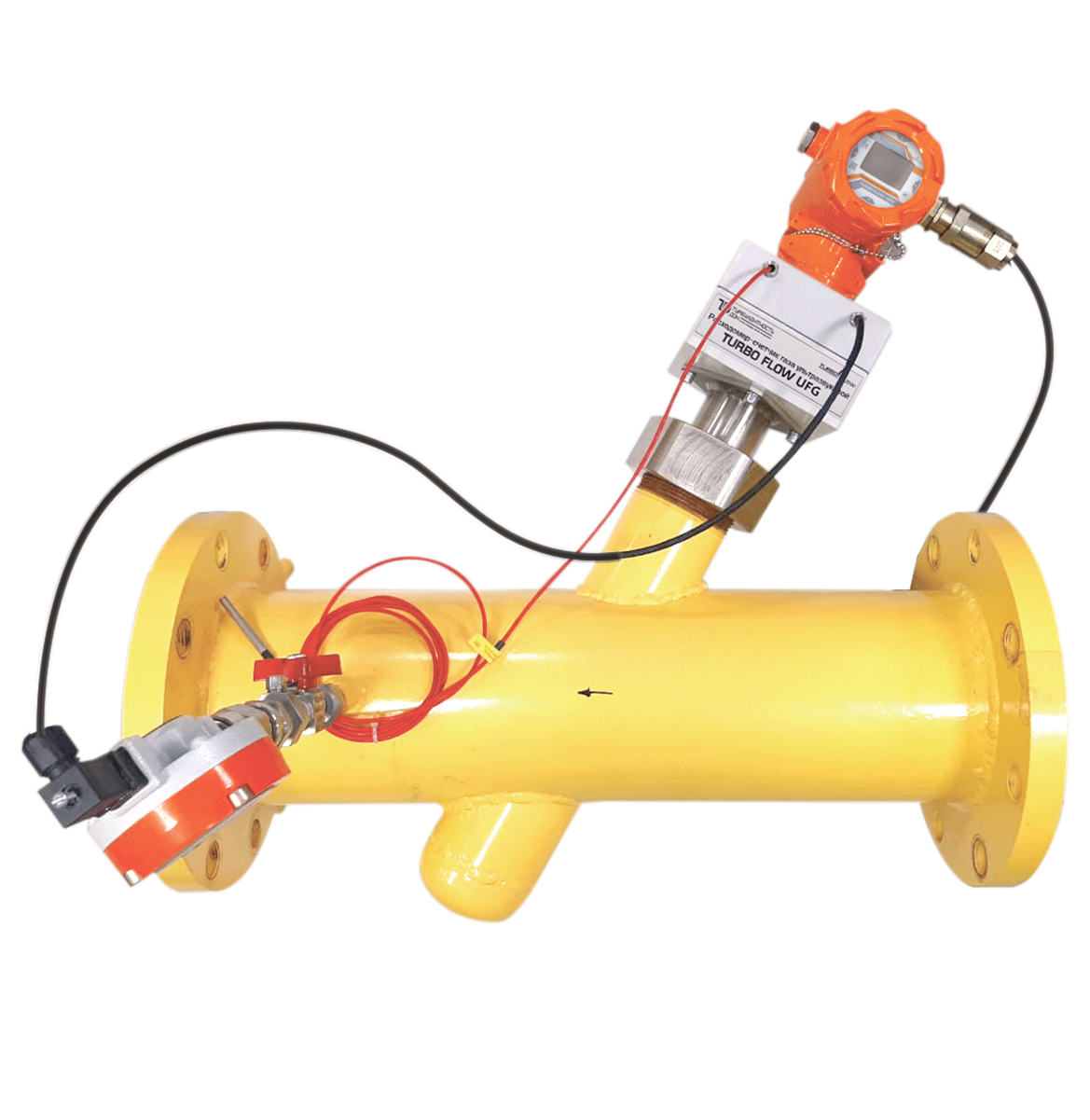

Расходомеры-счетчики газа Turbo Flow UFG-Z в измерительном участке трубопровода

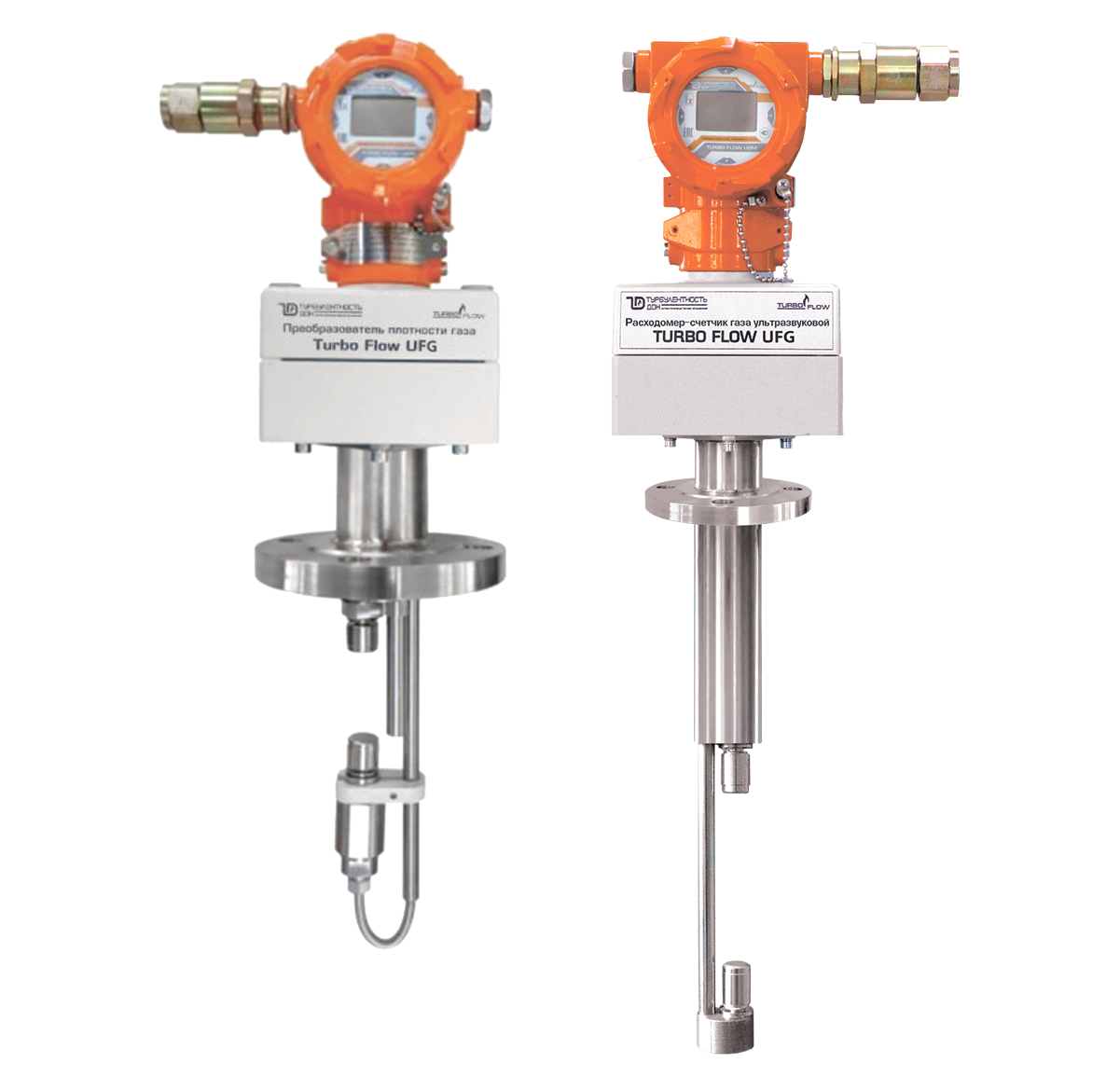

Расходомеры-счетчики газа Turbo Flow UFG-Z с креплением «фланец»

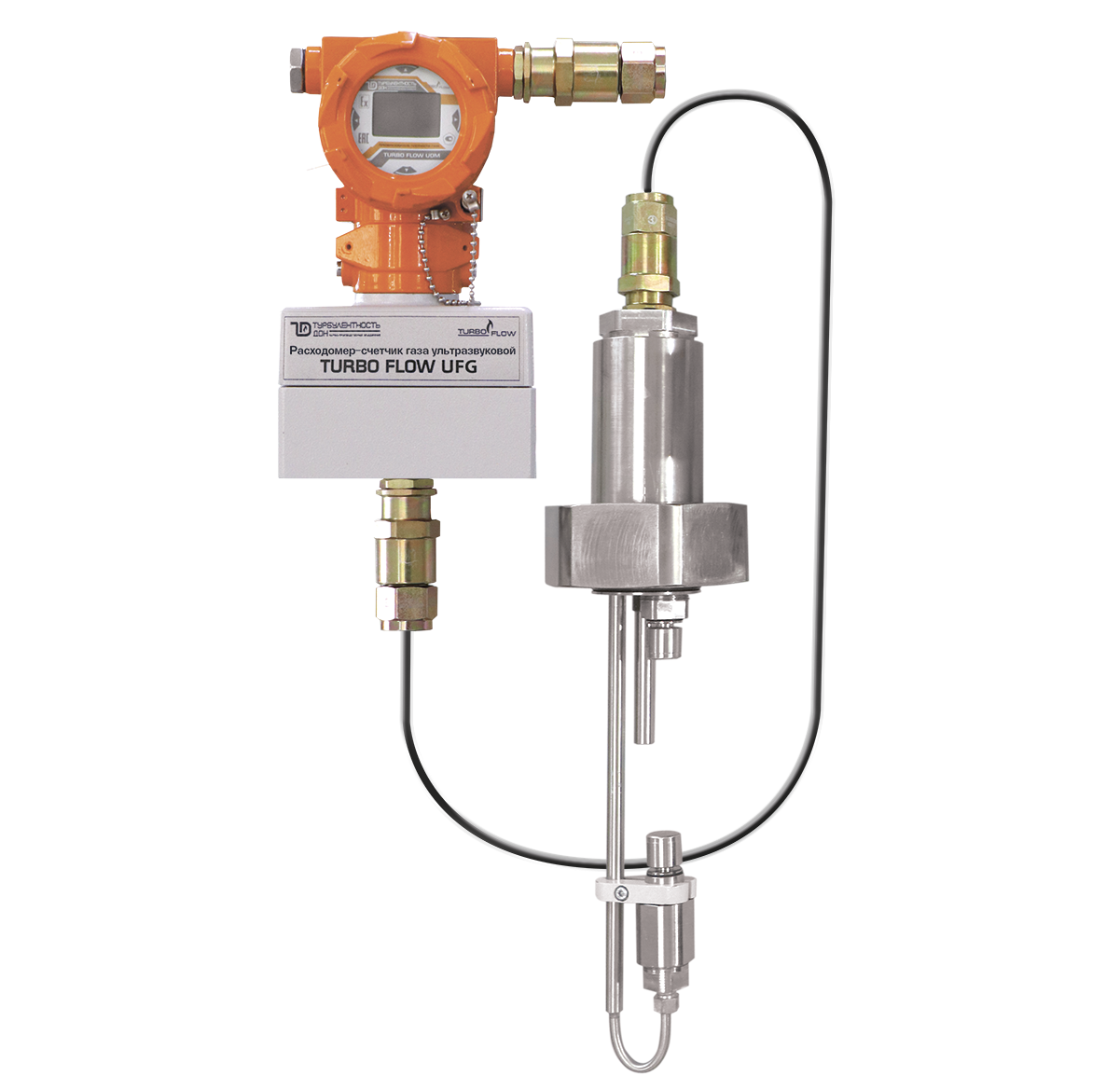

Расходомеры-счетчики газа Turbo Flow UFG-Z с креплением «гайка»
Расходомеры-счетчики газа Turbo Flow UFG-Z с с вынесенным электронный блоком

Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч

от 9,5 до 665000

Скорость потока газа в обоих направлениях, м/с, не более

120

Динамический диапазон, Qmin/Qmax*1

1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:700, 1:800

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинаций пар приемопередатчиков в диапазоне расходов *1

Qmin≤Q<0,01Qmax
0,01Qmax ≤Q<Qmax

исполнение Д — 1 пара приемопередатчиков, %

±3,0/3,2*2*9
±1,5/1,7*2*9

Диапазон измерений температуры газа*5, °С
для исполнения М

для исполнения Х

от -30 до +70
от -65 до +280

Диаметр номинальный DN

от 100 до 1400

Цифровые проводные интерфейсы

протокол HART,
протокол MODBUS RTU

по интерфейсам RS-232, RS—232 TTL

и RS-485
