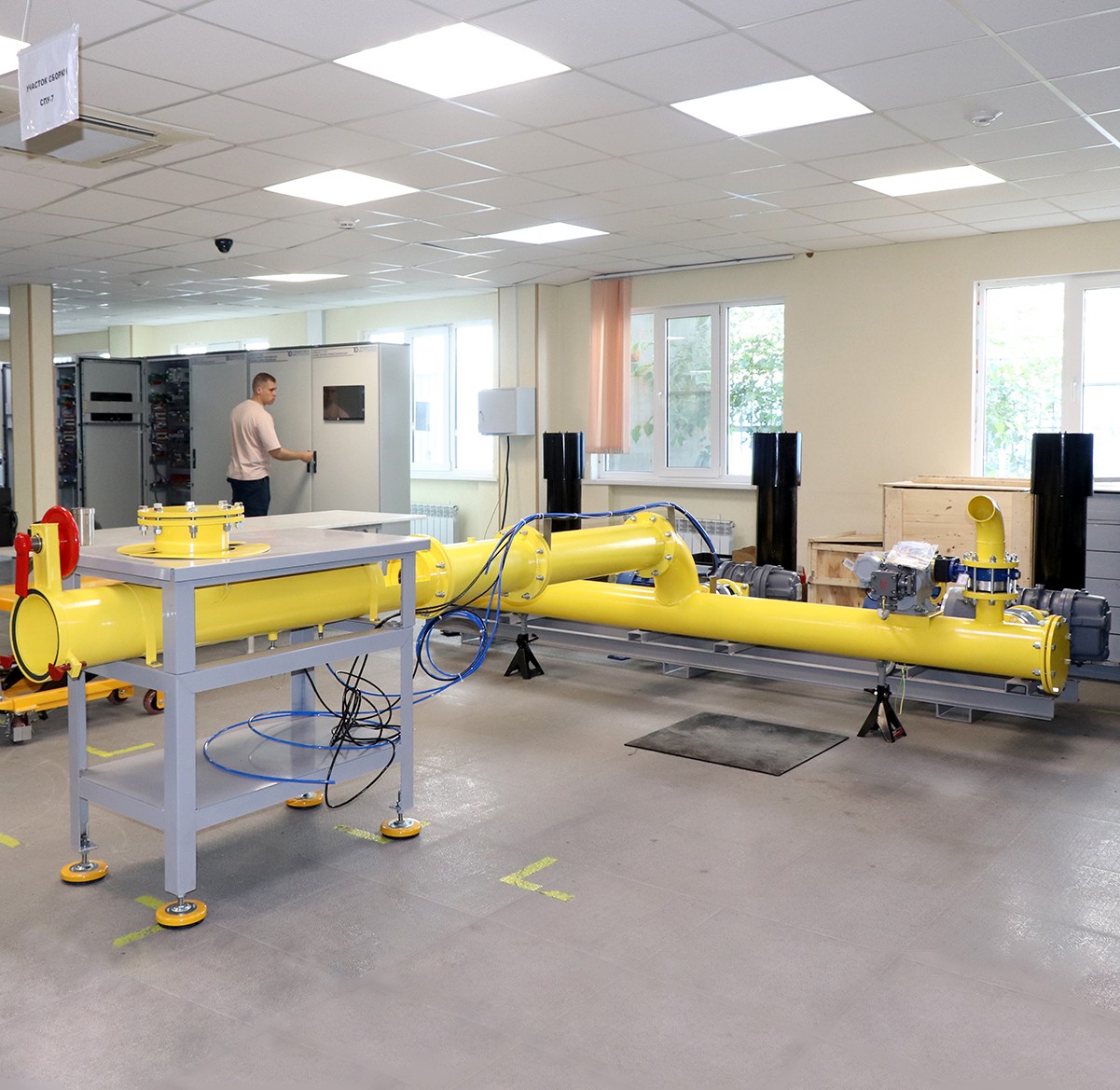

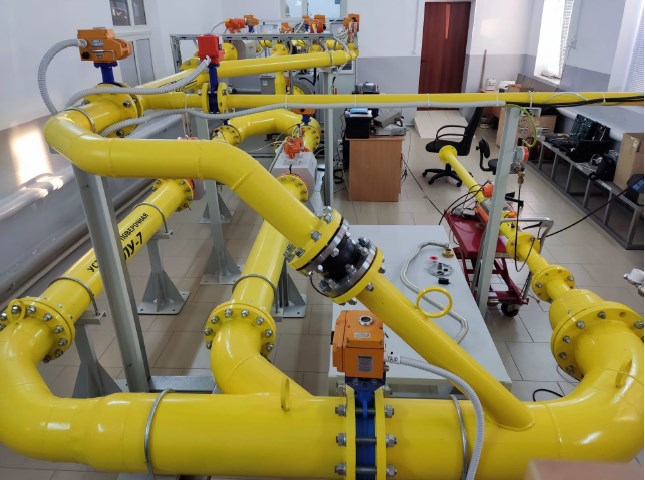

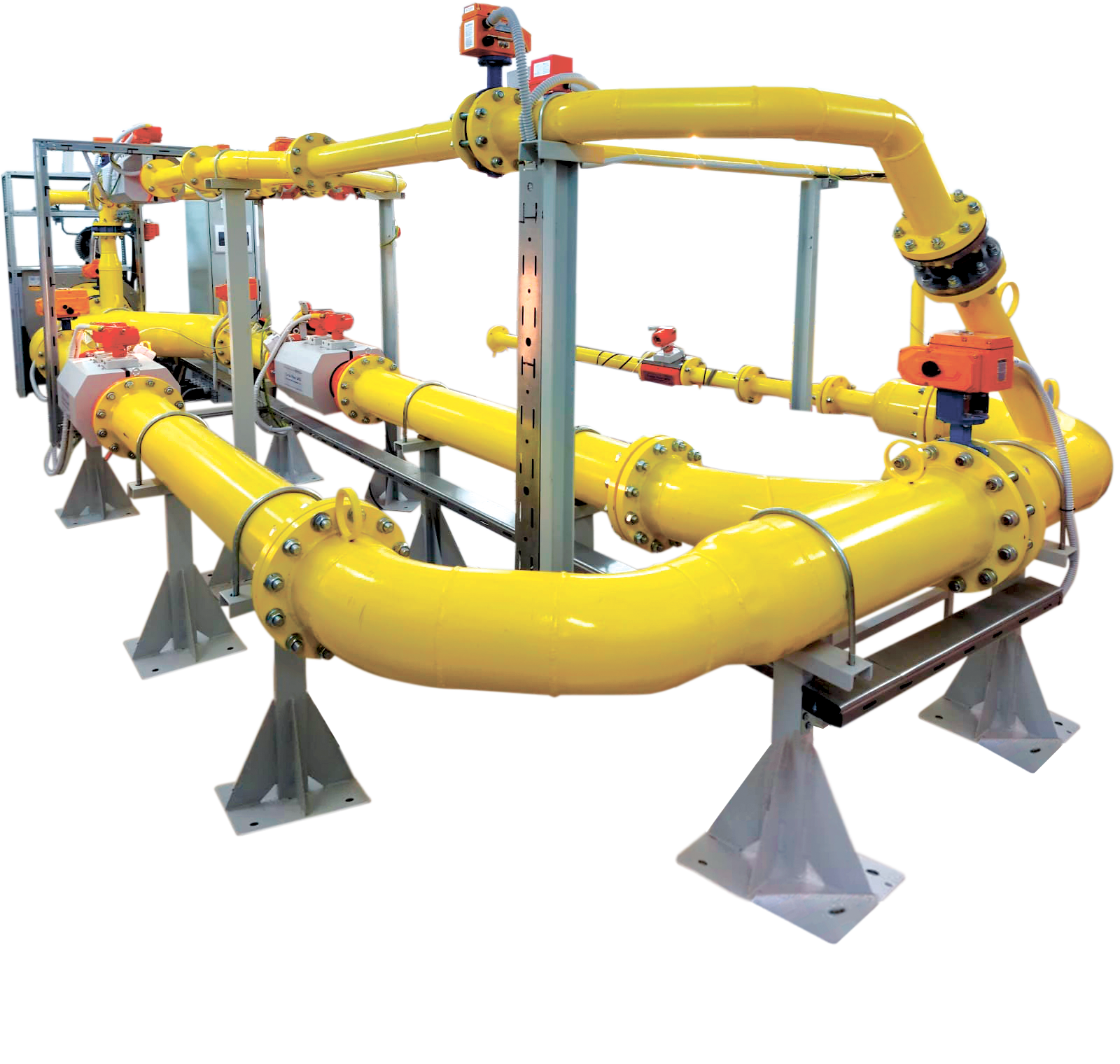

Стационарная поверочная установка СПУ-7

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа или эталонных критических сопел. Проведение поверки счетчиков газа основано на сравнении результатов одновременных измерений объемного расхода и объема воздуха поверяемыми средствами измерений и установкой. Результат измерений объемного расхода и объема с помощью установки принимают в качестве действительного значения.

под заказ

Область применения
Установки могут применяться на заводах-изготовителях для проведения первичной поверки счётчиков газа при выпуске из производства и после ремонта, а также в организациях государственной метрологической службы для проведения периодической поверки счётчиков газа, расходомеров, ротаметров, находящихся в эксплуатации.

Отличительные особенности

Установка состоит из:

блока измерений объема и расхода воздуха;
блока обработки данных;
блока задачи расхода воздуха.

Блок измерения объема и расхода воздуха состоит из нескольких измерительных линий с расходомерами газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.
Блок задачи расхода воздуха состоит из воздуходувок, запорной арматуры и частотных регуляторов. Блок задачи расхода воздуха создает разрежение с воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха.

На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.

Варианты исполнения
Установка выпускается в модификациях СПУ-7Р и СПУ-7С, которые отличаются методом измерения объемного расхода и объема газа. В модификации СПУ-7Р объемный расход и объем газа измеряется эталонными расходомерами, в модификации СПУ-7С объемный расход и объем газа измеряется эталонными критическими соплами

Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений), м3/ч

СПУ-7Р — 5000
СПУ-7С — 1600

Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений), м³/ч

0,04

Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95,%

±0,33

Относительная погрешность измерения количества импульсов, %

±0,02

Диапазон измерений времени, с

от 1 до 3600

Пределы допускаемой относительной погрешности измерения времени, %

±0,05
